Gates vráta vlastných rúk: kresba, obloženie, montáž

Posuvné uzatvárací alebo inak posuvné uzatváracie štruktúry sú konzolového typu, ktorý sa otvára pohybom vodiacich stĺpov pomocou valčekov. Posuvné dvere s rukami, môžete nainštalovať, postupujte podľa pokynov priložených, rovnako ako presné výkresy.

Ak chcete tieto brány, musíme byť schopní variť

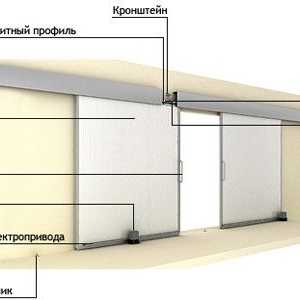

Súčasti posuvné vráta:

• Valčekové ložisko;
• Sprievodca lúča;
• Vyberateľný koncový valček;
• Dolný a horný kôš;
• Valec držiak;
• Stojan.

Nesúce valivé ložiská sú inštalované na podstavci pre posuvné brány. Na spodnej strane nosníka je zvárané koľajnice. Hlavné bremeno padá na podporu, ktorú poskytujú ten istý pohyb klapky. Priamo podpery sú nastavené na stánku.

Konzola ložiska brány sú valčekové ložiská. Valčeky sú v tomto prípade vo vnútri nosníka. Systém Gate je veľmi ľahko ovládateľný, pohon môže ľahko pracovať aj v zime.

Predpokladom pre posuvné brány je tuhosť krídla. Bude musieť vydržať veľa na váhe a sile vetra. Na základe vlastnej hmotnosti tkaniny by nemala klesnúť. Vodiace je obvykle privarená k tuhému listu.

Výkresy a komponenty

Tam je optimálny model pre ich ekonomické a technické vlastnosti sú vhodné pre väčšinu spotrebiteľov. U týchto modelov je štandardná kreslenie. Vonkajší rám je vyrobený z profilových rúrok, ktorých parametre 60h40h2 mm.

20h20h1,5 mm - o niečo menej ako rúrky používané pre prepravky. Otvorenie brána má tradične šírku 4 m, aj keď sa táto hodnota sa môže meniť ako je veľký, a na kratšie strana. Sprievodca privarené ku konečnému návrhu na ráme dverí. Spravidla je vhodné výkres možno kúpiť ready-made alebo si sami, vrátane hlavy a rúk.

Druhy príslušenstvo pre posuvné kovové vráta sú určené v závislosti od hmotnosti konštrukcie, otváracie šírku a výšku. Kľúčovým prvkom v konštrukcii brány - táto príručka. To určuje ich životnosť a kvalitu práce. Preto, výber materiálov, aby sa posuvné dvere s rukami nad hlavou sa neoplatí šetriť.

Výroba a montáž brány

Jednoduché posuvné vráta

Spustiť inštaláciu brány môžete vlastniť, bez pomoci odborníkov. Je však nutné skúmať všetky funkcie a pochopiť princíp mechanizmy účinku. Dverné krídlo sa rozprestiera po celej dĺžke plotu na boku domu.

Preto je nutné sa postarať o príprave miest, kde bude vrátená späť. Vrátenie môže byť na pravej strane a na ľavej strane, s vnútornej alebo vonkajšej strane brány. Cesta k rušeniu by nemala byť. Vzdialenosť, počas ktorej navíjanie konzolového vráta, musí byť vždy väčšia ako šírka otvoru presne veľkosť ramennej časti - ktorý bol použitý ako protizávažie.

Jej dĺžka všeobecne rovná polovici šírky otvoru. Tak to dopadá, že priestor pre pohyb brány, musí byť minimálna dĺžka jedného a pol otvory. Šírka zvyčajne nepresahuje 40 cm. Ak sa nájde stanica územia, ktoré spĺňa tieto požiadavky, môže byť inštalovaný na posuvné dvere s rukami nad hlavou.

Tvorba výkresu, ako urobiť posuvné dvere v dome, je potrebné identifikovať hlavné etapy montáže. Tradične, sú nasledujúce:

• Položenie základu zahŕňa rozdeľovania pôdy výkop, inštalácia montáž člena a betón;
• Kabeláž (pre plne automatizovaný bráne);
• Inštalácia automatických systémov.

Práca s nadáciou

posuvný mechanizmus

Montáž posuvných vrát začína s prípravou na betónový podklad. Prvým krokom jamy vyznačte hranice. Na druhú stranu, ak sa plánuje vrátiť bránu a prepustiť vzdialenosť v polovici šírky otvoru. Začneme počítať od okraja otvoru.

Výsledné línia je dĺžka betónového základu. Vo väčšej vzdialenosti od roviny plotu staré asi pol metra hlbokej časti a čerpať ďalší riadok. Tak sa ukazuje, obvod jamy, ktorá bude položiť základ pre posuvné brány.

V prípade, že nosné prvky použiť plotu tyče nemôže byť v tomto prípade vyžadovať ďalšie nádrž pod piliera. Her vyznačiť na opačnej strane otvoru na druhej strane jamy na základni betónu.

Inštalovaná vo svojom príspevku by mali dodržiavať spoločné linky na vnútornej strane a nemala zúžiť otvor. V prípade, že dvere sa automaticky pracovať pod vozovku medzi stĺpikmi musieť položiť kábel. Pre používa plastové alebo kovové rúrky, ktorého priemer nie je menšia ako 2,5 cm.

Hĺbkový musí byť väčšia, než je hĺbka zmrazenie pôdy minimálne 20 cm. Stredné pásmo Rusko Priemerná hĺbka zmrazenie je pol metra, to znamená, že leží základ by mal byť v hĺbke nie menej ako 1,7 m.

Montáž člen je vyrobený z kanála. Jeho dĺžka by mala byť rovnaká ako dĺžka jamy určené pre betónový podklad. Úložný článok sa používa aj armatúry, ktoré sú vyrobené z výstužnej mriežky a väzov. Spočiatku obrobok kanálu pripojiť kusy výstuže alebo rohy o dĺžke a pol metra. Potom zvárané priečny väz všetky rovnaké kusy výstuže.

Ďalším krokom, keď urobíte posuvné dvere s rukami nad hlavou je inštalácia vložky do jamy. Konštrukcia ventilu sa spustí dolu. Pri montáži je potrebné venovať pozornosť tomu, že strana prahu prilieha plot po konci. Telo parapet by mal byť vo vodorovnej polohe a jasné riadenie procesu pomocou vodováhy.

Zvláštna pozornosť by mala byť hodnotená na plochu, na ktorej je horná rovina je umiestnené s ohľadom na úroveň cestnej premávky v otvore. Čím vyššia je úložný článok je nastavená, tým väčšia musí byť vôľa medzi vozovkou a spodnej hrany dverí. Mierne zvýši medzera môže, ale robiť menej nebude fungovať, inak je nutné prelomiť technológia upevnenie oporných koliesok.

Tiež, v niektorých prípadoch je nutné inštalovať druhý stĺpec podpory. Potom nainštalujte póly sa odporúča na hluché posuvnými dverami, ktoré pokrývajú clonu viac ako pol metra. Tým sa zvýši pevnosť a stabilitu tkaniny v prípade plachetných zaťaženie pri otváraní a zatváraní.

V každom prípade je lepšie sa pripraviť s predstihom dvoch podporných stĺpec. Ich veľkosť by mala presiahnuť vzdialenosť od základne k hornému okraju 5 cm. Stožiare inštalovaných v jame, a poskytujú zväzok s podložkou.

gates svedčiť

Posledným krokom je naliať betón jamy. Tento postup sa vykonáva ihneď po inštalácii stĺpov. To si vyžaduje presné riadenie úrovne betónu v jame. Nesmie úplne pokrývať podložku na svojom povrchu. Po naplnení je kompletný, návrh by mal nechať naliať betón. K tomu zvyčajne dochádza počas jedného týždňa.

montáž brány

Postup inštalácie brány môže byť rozdelená do niekoľkých fáz:

• Detekcia pohybu brána čiara v žiadosti o kreslenie a rozvrhnutie. Po celej dĺžke celého otvoru, kde dochádza brána pohyb, vytiahnuť kábel. Vzdialenosť medzi vratným pólom a šnúry by mala byť aspoň 2 cm vo vzťahu k základnému kábla je najlepšiu pozíciu na úrovni 15-20 cm áno, dostanete tangenta beží do nosného profilu ..;
• Príprava pre inštaláciu valčekových vozíkov a podporuje hranice výpočtov. Úprava priestor je neporušený. Ďalej výpočet koncovej polohy valivých ložísk. Z celkovej dĺžky brány odpočítať 10 cm a položiť dĺžku odpovede od okraja stĺpca. Tak, tangenta;
• Postava: Tento krok je najviac zodpovedný za tých, ktorí nemajú plnú skúsenosti ako urobiť posuvné dvere v krajine vlastnými rukami. Vozík je vložený do vnútornej časti profilu, presúva do stredu brány. web potom umiestnený vertikálne tak, že pomoc stojaci na úložný článok.

Vyrovnanie podložky druhý nosný prihvatyvaet zváranie. Po tej je potrebné vrátiť sa na bránu do otvoru až na doraz a potom zvariť miesto prvej pomoci.

Odstráňte posuvné dvere do veže, a podpora - s nastavovacie pätkou. Pozdĺž obvodu miesta je privarená k montážnej člen. Naďalej posilňovať podporu na webe. Dverné krídlo je stanovené predhriatie na valivých ložísk a pripojte uzavretú polohu brány. Používanie level web vystaviť vodorovne. Ak chcete nastaviť pozíciu pomocou kľúča. Nastavenie podložky môže byť zvýšený alebo znížený vzhľadom k sebe navzájom. Všetky tieto postupy sú relevantné len do uzavretej polohy.

Kontrolované úrovne v rámci profile vojne podporuje nosnú konštrukciu

Upevnenie valivých ložísk upraviť uvoľnený pozemok v oblasti horných matíc. Vedľa zvrátiť na ceste z extrémnej otvorené do extrému uzatvorenej polohy. Počas tejto prestávky-in valivé ložiská zaberajú správnu pozíciu na vnútornej strane profilu. Potom, čo je pomerne jednoduché dvere cestovanie, podpora môže byť trvalé. Nasledovaný re-skontrolovať, ako ľahké pracovné mechanizmy, a nie sú tam žiadne nežiaduce zmeny v pohybe brány.

Ak sa po vykonanej kresby, maľby začal pohybovať ťažšie, uvoľnite upevnenie a prípadné narušenie hospodárskej pomoci na držiaku - eliminovať. Osobitná pozornosť je venovaná rovine, ktorá je priečna k pohybu brány.

Montáž a inštaláciu na konci valčeku uzávery ložisko profil

Vráta vlastnými rukami

Vnútri nosného profilu je vložená do terminálu klipu. Vloženie sa vykonáva na tej strane, kde predný okraj brány. Utiahnuť skrutky. Medzi krycím profilom a valcom sa vloží zváracie bod. No zváranie postup v tomto prípade nemusí byť, pretože keď sú použité posuvné dvere ručne, ako je koncový doraz je častým rečníkom terminál klip. Obyčajný skrutkový spoj je jednoducho nie je schopný držať na mieste s výhľadom na veľkú zotrvačnosťou brány.

Kde je na zadnej strane brány, postavila čiapku a zvary. Zvyčajne je konektor príde k bráne. Jeho hlavnou funkciou je chrániť nosný profil snehu a iným poveternostným v cieľovej prevádzke. Snehové palice je hlavným nepriateľom brány mechanizmu, pretože jeho veľké množstvo brán možno jednoducho Jam.

Zostavenie hornej konzolu

Upevnenie vodiacich kladiek v ramene uvoľnené. Nastavte ju nad bránou. Valce by mali pochopiť horný okraj. Bočné vodiace konzoly, kde sú diery, musí pozerať smerom k inštalačným stĺpu pre podporu. Stlačíme konzolu k stĺpu a upevnite ju. Ďalej je nutné využiť na úrovni. To môže byť využité k dverovým krídlom striktne zvislej polohy, a v ktorom chcete zablokovať. Zámky v tomto prípade slúži ako vodiaci valec držiaku.

Obloženie dverného krídla

Pokovovanie sa vykonáva nie u všetkých typov brán, však, to sa vyskytuje pomerne často. Na rám je upevnený trapézový plech, si môžete objednať už na plátky a upraviť parametre brány. Môžete vykonať škrty samy o sebe. Montážne začína od predného okraja. Vnútri obvode rámu dal list a priložte ho spoločne debne pomocou skrutiek. Upevnenie môže byť tiež vykonané pomocou nitov. Toto prevedenie je považované za výhodné.

Keď prvý list bude schopný stanoviť, pre montáž druhého spínača. Sa prihlásil do prvej úrody a zaistené. Ďalej prichádza tretí a tak ďalej, kým sa látka úplne naplnená. Ak sú niektoré z listov nezmestia na obvode, musí byť upravený.

Nastavenie dolnej a hornej kolektory

Funkcia dolnom kolektorom je v čiastočnom odstránení záťaže dopadajúceho na oporný valec v čase, keď sú vráta uzavretá. Pripevniť dolnej pasca iba vtedy, keď je brána najzaťaženejšej. Pre určenie polohy spodného pasce by mali byť brané vypnúť a vychovávať plný kontakt s koncovým valčekom. Tá by mala byť nad polohou referenčnej roviny zachytávače.

Horní Lapač bráni dverné krídlo z kývania bremien v prípade plavby v zatvorenej polohe. Jeho montáž sa vykonáva v zóne ochranných rohov, ktoré sú namontované na prednej webe hrany plochy, pričom v takom prípade by mal rohy dotýkajú hornej zachytávače držiak.

Montáž systémov automatického

Pohyb krídla posuvné brány sa vykonáva pomocou elektrického pohonu a skrine. Táto časť je univerzálny, je vhodný pre všetky elektrické pohony brán od ľubovoľného výrobcu. Rail možno zakúpiť v železiarstve, že je predávaný vo forme metrových kusoch, kompletné upevňovacie prostriedok je prítomný. Ak chcete ušetriť, potom si môžete urobiť bez automatizácie.
