Ako pripojiť podlahové vykurovanie

Pred pripojením vykurovanú podlahu s rukami, je potrebné určiť zloženie zariadení a systémových komponentov.

Hnacie spojenie termostatu.

Budete potrebovať nasledujúce položky:

Video na "Warm Film podlahové pripojovacie vedenie 220 vatt.wmv"

• ohrev vody boiler;
• tlakovanie čerpadla (ak nie je súčasťou kotla);
• vedenie trubice;
• guľové kohúty;
• kolektor;
• rúrky pre ktorú sa na povrchu podlahy;
• kovania.

Materiál rúrok pre teplú vodu podlahy môže byť zosieťovaný polyetylén a polypropylén. Polypropylén potrubie sa odporúča voliť výstuž sklenené vlákna.

Priemer trubky by mala byť 15-20 mm. Je nutné, aby sa rúrka je schopný odolávať teplotám až 95 ° C a tlaku 10 bar.

Collector - rúrka s radom odbočiek. Je nutné pripojiť viac okruhov na hlavné prívodné potrubie s teplou vodou.

2 rozdeľovač sa používa, ktoré musia byť umiestnené v osobitnej skrini pre zberateľov. Ako súčasť nádrže budú umiestnené všetky prvky nastavenia podlahového vykurovania: Regulátory prietoku, ventilov, vetracích otvorov, núdzové vypúšťanie systému.

Výber a inštalácia kolektora

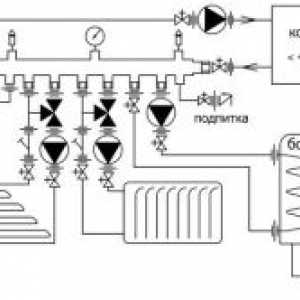

Schéma kolektor zariadenie.

V kolektora, musí byť k dispozícii dostatočný počet terminálov pre pripojenie všetkých obvodov v podlahové vykurovanie. Navyše, tento prístroj bude zodpovedný za reguláciu a úpravu teplej vody podlahy. V jednoduchom prevedení je zberač dodávaný iba s uzatváracími ventilmi. Tým sa výrazne znižuje náklady celého systému, ale takmer úplne zbaviť možnosti regulácie.

Nutné prísady pre zberateľov je výstupné vypúšťací a odvzdušňovací ventil.

Aby bolo možné plne automatizovať hydraulického podlahové vykurovanie, pomocou kolektora s pohonmi všetkých ventilov a špeciálne pre-miešačky, ktoré môžu regulovať teplotu dodávanej vody. Podobné systémy v hodnote vo väčšine prípadov tvoria veľkú časť rozpočtu celej konštrukcie. V nich nie je nutné v prípade, že súkromné ​​účely, pretože najlepší spôsob, ako nakonfigurovať akonáhle zberateľ skupiny sú viac primitívne ako utrácať peniaze na automatizovanom systéme.

Kolektor je inštalovaný v špeciálnom boxe pre toto zariadenie. Hrúbka zásuvky 12 cm. V rámci zbernej skupiny musia byť ponechané miesto, ktoré je nutné pre ohnutie rúrky zhotovené zo slučiek podlahového vykurovania.

Proces montáže podlahové teplej vody začína s umiestnením taký kabinet. Najjednoduchší spôsob, ako skryť skriňa - držiak na stenu. To môže umožniť hrúbku 12 cm.

Voľba kotla

Schéma zapojenia nagrevatelnoo kotol.

Výberom kotla by sa malo uskutočniť predovšetkým na základe jeho výkonu. Malo by byť ľahké sa vyrovnať s horúcou vodou v systéme špičkového zaťaženia a majú nejakú rezervu. Výkon kotla sa musí rovnať súčtu power podlahové plus marža z 10-20%.

Za účelom cirkuláciu vody v systéme, budete potrebovať čerpadlo. V moderných kotloch, je začlenená do štruktúry. jeho sila je najviac často stačí na zahriatie 1-, 2-podlažná dom. Ak kvadratúra priestor, ktorý je vyhrievaný, bude potrebné viac ako 130-150 metrov štvorcových na inštaláciu ďalších pomocných čerpadiel. V tomto prípade sú inštalované v oddelených skriniach kolektora.

Na vstupných a výstupných ventilov spätných kotla sa musí byť nainštalovaný.

Inštalačné rúrky teplovodné podlahové

Vo väčšine prípadov je podlahové kúrenie stanovená s použitím špeciálnych upevňovacích profilov opraviteľný pomocou skrutiek a hmoždiniek. Predstavujú hniezdo pre upevnenie rúrok. S ich pomocou oveľa ľahšie udržať vzdialenosť medzi závitmi roztečie rúrok.

Videá na tému "miešacej .Svoimi rukami.Teply podlahy a radiátorov"

Ak ste štipka polyetylén potrubia je podvodník môže objaviť belavý pruhy. V tomto prípade nebude možné, aby aj naďalej klásť podlahové vykurovanie kvôli možnému riziku prielom v tomto mieste.

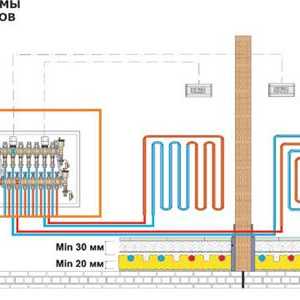

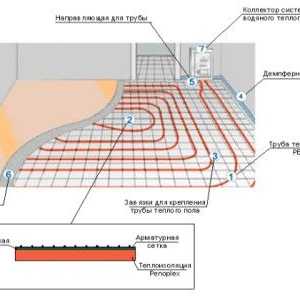

Schéma pokládka podlahových vykurovacích rúrok.

Konce trubiek, nech až do kolektora, smerované cez steny a uzavretým v izolácii. Aby bolo možné pripojiť rúru do kolektora, mali by ste používať evrokonusnuyu systém alebo kompresie montáž.

Existuje niekoľko systémov potrubia, ktorým. Môžete si vybrať najvhodnejší podľa svojich vlastných potrieb.

Po dokončení inštalácie teplej vody podlahy je dokončený, by mala byť testovaná v rámci vysokotlakového systému. K tomu je nutné vyplniť vodnej fajky a tlakom na 5-6 bar po dobu 24 hodín. Ak sa významné rozšírenie a úniky nie sú všimol na trubkách, môžete začať nalial betónovej mazaniny. Plnenie sa vykonáva pri prevádzkovom tlaku je pripojený. Po 28 dňoch, sa dá predpokladať, že poter je úplne pripravený.

Existujúce nuansy tvoriacich väzby

Tam sú niektoré funkcie v tvorbe väzieb. Sú spojené s princípom rozloženie tepla a podlahové krytiny, ktorý je použitý.

Videá na tému "Ako pripojiť podlahové vykurovanie do vykurovacieho systému"

1. Ak sú umiestnené pod podlahové kúrenie dlaždíc, je potrebné, aby sa väzobný člen, ktorého hrúbka je približne 3-5 cm. Ak to tak nie je, je teplo z potrubia nebude dostatočne ohrievať priestor medzi nimi. V tomto prípade bude striedanie teplých a studených pásmach sa prejaví pomerne ľahko pešo.
2. Pod linoleum, laminát, apod sa odporúča vytvoriť si tenký poter. V tomto prípade je sila sa používa, ďalšie vyztužujícího pletiva. To môže znížiť tepelnú cestu na povrch podlahovej krytiny z trubiek. Pod laminát nesmie pokladať vrstvu izolátora, pretože to bude len zhorší efektivitu podlahovej konštrukcie.

Vrátane tejto konštrukcie, vykurovanie je možné na prvých jesenných prechladnutia. Počiatočná ohrev s oneskorením po dobu niekoľkých dní, ale potom, čo, že systém bude udržiavať požadovanú teplotu. podlahové vykurovanie To môže byť vykonané pri nízkom výkone v priebehu celého roka, pričom väčšina z oslabujúcich obvodoch, takže len časť z nich bude ohrievať všetky miestnosti.

Ako pripojiť elektrické podlahové vykurovanie

Schéma zapojenia kábla podlahového kúrenia.

Pripojenie elektrického podlahového Je založený na termostat. Väčšina termostatov má schému zapojenia.

Na jednej strane, aby sa zmestili vodičov termostatu 2 AC sieťový hodnoty napätia 220 V. Na výstupe by na druhej strane Pripojte vykurovací kábel. V niektorých prípadoch, termostat je vybavený interným čidlom teploty, ktorý sa meranie teploty vzduchu. K dispozícii sú aj externé teplotné čidlá, ktoré menia svoj odpor v závislosti na dostupných teplote.

Pozemné kontakty na zariadení, vo väčšine prípadov sa nepodarí. Ak je vykurovací kábel bude poskytovať jedinú obrazovku, musí byť pripojený k PE vodič, ktorý vedie zo zariadenia do krabice samostatne. Ak je to možné, je vhodné poskytnúť inštalačnej krabice značných rozmerov, pretože je potrebné, aby aspoň 6 vodičov. Vo väčšine prípadov, inštalačné krabice sú použité, ktoré majú priemer aspoň 68 mm.

Pripojenie teplej elektrické slovo termostatu

Po prvé, je potrebné vykonať montáže elektrického podlahového a konce vykurovacích káblov držať montážny rámček. Ďalej si budete musieť rozbaliť termostat, vysporiadať s metódou upevnenia veci a vidieť kolíky je potrebné pripojiť existujúce drôty.

Ak chcete kolíky 1-2 nutné pripojiť napájacie vodiče, mala by byť prísne dodržiavať polaritu: 1 kontakt - fázu (L), na kontakt 2 - stredný vodič (N). Ďalšie vykurovacie teleso 3 kontakt - neutrálny (N), je kontakt 4 - fáza (L1). Na 7-8 kontakty musia mať teplotný snímač.
