Prístroje valbová strecha a těžkomyslný

krov systém valbová strecha Pracuje ako naslonnaya a zavesenie, to všetko závisí na tom, akým spôsobom pripojenie krokiev vybraná. Inštalácia najnovšie strešného systému je komplexný a následná oprava je tiež pomerne pracné. Tento krov systém používaný v domácnostiach s žiadnymi vnútornými prepážkami. Pre zavesenie krov systém vonkajšie steny slúži ako opora. Naslonnuyu rovnaký krov systém je oveľa jednoduchšie, aby sa, a hmotné investície takejto strechy sú lacnejšie. Tento návrh použiť v prípade, že sú nosná stena alebo medziprodukt stĺpovitý podporuje s betónovou doskou v strede domu. Táto podpora umožňuje zvýšiť dĺžku rozpätie, prekryté naslonnymi krokvy. Vo väčšine prípadov, ak je sklon strechy menší ako 40 °, ktorý sa používa naslonnuyu krov systém Zariadenie valbová strecha.

Manzardovou strechou - strecha so štyrmi svahoch. Navyše, dvaja z nich sú v tvare rovnoramenného lichobežníka, a ďalšie dve trojuholníkové.

V závislosti od typu križovatky štyroch sklonu strechy, môže to byť bedrového alebo stan.

Štyri trojuholníky, vrcholy, ktoré sa zbiehajú v jednom bode, tvoriť valbovou strechou. Zariadenie taký krov systém sa vykonáva na štvorcového pôdorysu stavby. Priesečník oboch trojuholníkov a lichobežníky vytvorená valbová strecha. A jeho inštalácia je vykonaná na obdĺžnikových budov. Pretínajúca krátke báza lichobežníkový lúče tvoria okraj, ktorý je umiestnený pozdĺž dlhšej časti domu, a trojuholníkové rampy zostávajúcich koncov priestoru krytu.

Dizajn má valbovú strechu

Dizajn manzardovou strechou. Pre takéto použitie strešnej konštrukcie s nosníkmi a dvojitý utiahnutie.

design naslonnoy krov systém strešného On ide von:

• zameraný na diagonálnych rohoch stien (nakosnyh) krovov;
• narozhnikov - skrátená krovy strechy svahoch;
• regály, traky;
• väznice, podvaly;
• Sprengel;
• priečky.

Mauerlat - prvok strešného systému. Jedná sa o drevený hranol, ktorý je položený na hornú časť obvode vonkajšej steny. Je na dne nosné trámy. Bude rozložiť zaťaženie z miest uloženia väzníkov na hornej časti steny a slúži ako upevnenie strechy k stenám. Mauerlat - táto podpora pod diagonálnych (nakosnye) krokiev valbovou manzardovou alebo valbovou strechu. Takéto valbovou krokvy sú dlhšie, než je obvyklé, pretože nesú veľké zaťaženie, ako podpora pre narozhnikov. Narozhniki - skrátená krokvy, podpora, ktorá na jednej strane je nakosnaya nohu, a na druhej strane - mauerlat. Ak je šírka štruktúry väčšia ako 4,5 m, krokvy vykonať tvoriacich dĺžok a nazýva o viac. Za účelom zníženia rozpätie je nutné uchýliť sa k vzpier a výstuh.

Bohatstvo vymysleného súkromia developeri často obdivoval. Nové nápady sú mnohé, ale najspoľahlivejšie design - valbová strecha krov systém.

Manzardovou strechou stavby

Lietadlo plán valbová strecha. C To vám pomôže rýchlo vypočítať plochu strechy.

Pred tým, než sa zariadenie manzardovou strechou, budete musieť prísť na krov systém. Tým sa uľahčuje výrobu a montáž vás prevedie výpočet potrebného množstva stavebného materiálu. Ak to chcete, budete musieť rozhodnúť o budúcnosti sklon strechy svahoch. Ďalšie materiál je nutné pre usporiadanie strechy so strmým sklonom. Presný výpočet zaručí trvanlivosť životnosť vašej strechy, jeho spoľahlivosť a vzhľad.

Strešný systém manzardovou strechou by mala začínať mauerlat, ktorý bude čerpať krokvy. Podľa mauerlat musia byť vybavené pásom z vystuženého betónu, pomôže zvýšiť nosnosť steny.

Vzorec pre výpočet manzardovou strechou. Uhol sklonu tvare rampy lichobežníkového definuje.

Na vrchole tehlovej steny debnenia je nainštalovaný, v ktorom výstužné klietku, a potom sa naleje betón vodorovne. Za prevádzky, je rám namontovaný pozinkovaného svorníky 10 mm v priemere. Mali by vyčnievať z mauerlat 3 cm. Po stuhnutí betónu sa horná časť pôsobí horúcim asfaltom strešnej lepenky a lepidlo. To vám pomôže udržať na drevo z hnitiu mauerlat. Vyvŕtať dieru v tyči a ražňom ju na vyčnievajúcich čapov a utiahnutie matice.

Pre mauerlat používané zvyčajne drevený trám vopred antiseptikum, úsek 100 mm * 150 alebo 150 x 150 mm. Rovnobežne s hrebeňom o budúcnosti mauerlat umiestnený centrálne lúč. Neskôr na tomto zväzku budú inštalované stojany, ktoré budú podporovať koňa.

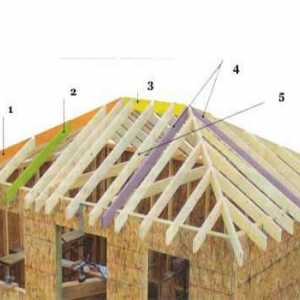

Zložky štruktúry kostry

Valbová krovu systému - to je rámec, ktorý sa skladá z rôznych väzníky valbovou strechou: obyčajných, nakosnyh, uhlopriečka, narozhnikov, chrumky, rovnátka. Ak chcete zvýšiť nakosnyh krovy niekedy používaný štruktúrny prvok ako Sprengel.

Sprengel je nosník z nosníka, prokinut uhol pretínajúcich sa stien von. Ak chcete lúč nie je flex, nastaviť dve dlahu v priehradové konštrukcii. Takáto podpora sa nazýva krov farme.

Schéma značkovacie valbová typ strechy.

Všetky krokvy z mäkkého dreva, musí byť vysušený na vlhkosť 20%. Spôsob škárovanie dve dosky rozšíriť krokvy, čo dáva ďalšiu silu. Antiseptické musia byť spracované všetky prvky krovu systém stromu. Zariadenie priehradový systém začína inštaláciu stĺpikov, ktoré podporujú chod (hrebeň lúč). Stojany sú namontované na centrálnej nosník. Po vykonaní inštalácie diagonálnych priehradových nosníkov.

Krokvu môžu byť hrany bod penzia 50 * 150 mm. Hlavným prvkom krovu systému je nakosnaya diagonálna noha alebo krokvy, ktoré nesú väčšinu zaťaženia. Diagonálne väzníky musia mať rovnakú dĺžku. strešné previsy podaná do 60 cm, ale môže dosiahnuť až jedného metra v miestach veľkého zaťaženia vetrom.

Najťažšie vec zájsť hneď diagonálne trámy, hrebeň lúče a ústredné trám s koncom domu. Prvá sada nakosnye väzba, potom s bežnou vzdialenosti do 60 cm. Hrebeňom nosníka a krokvy pripojených mauerlat bežnú metódu vrúbkovanou ďalšom stagingu hornej pevnej priečky a diagonálne styazhek- do krokiev sú upevnené na každej strane, ktoré sú upevnené na krokvy nakosnye mauerlat.

Montážne bežné narozhnikov a väzníkov sa vykonáva v uhle 90 ° k hrebeňovej rovnobežne k sebe navzájom. Sprengel - nosníky, ktoré sú umiestnené na dvoch stenách zbiehajúcich sa uhol. V bare je namontovaný zvisle rack.

Valbová strecha konštrukcia

Hip konštrukcie strechy.

Valbová strecha - pyramídová štruktúra, na základe štvoruholníka, ku ktorému rovnoramennej zbiehajú na hornom centrálnom mieste. Takáto strešná krytina pomáha šetriť na materiáloch, takže nevyžaduje dodatočné usporiadanie štíty. Valbová strecha konštrukcie môžu byť vyrobené samostatne, nezávisle od typu budovy, ale je výhodnejšie pracovať s štvorcovou základňou. Všetky výpočty musia byť vykonané tesne pred začatím výstavby takejto štruktúry. Výpočet oblasti vykonať valbová strecha, dostatočné pre výpočet plochy rampy, a potom ju vynásobiť 4, v prípade, že štvorcové základne strechy. Oblasť Raja - rovnoramenný trojuholník, teda:

S = b * h / 2,

kde b - dĺžka základne trojuholníka;

S - square sklon;

h - výška.

Ďalšie výpočty plocha presahy odkvapu (rovnoramenný lichobežník). Znásobiť výšku údajov dĺžok polsummy svoje základne. Strešná krytina navrhuje dve možnosti platby:

1. Môžete použiť výšku a dĺžku hrebeňa strechy základne.
2. Je možné vziať do úvahy dĺžku uhlopriečky dĺžky nohy a spodnú časť obvodu.

Príklad výpočtu valbová strecha plocha:

Vzorec pre výpočet odkvapy valbovej strechy.

• Budova - 6 x 6 m;
• h chrbát - 2,97 m;
• korčule uhol sklonu - 35 °;
• diagonálne dĺžka nohy - 5,21 m;
• odkvapy previs šírka - 60 cm.

Výpočet výšky dĺžky trojuholníka Pytagorovej vety:

hod² = a² - (B / 2)²

hod² = 4,24 m²

a - dĺžka rampy

h - výška trojuholníka

b - šírka základne

Oblasť rampy v tvare trojuholníka sa rovná 12,72 m², ako základ našej námestí, násobiť iným 4. Podľa toho, celková plocha je 50,88². Teraz si môžete vypočítať plochu odkvapu previs. Pre výpočet celkovej plochy musí vynásobiť previsy vyplývajúce plochu 4,76 m² pri 4 ° C preto, celková plocha valbovou strechy je 50,88 + 19,03 = 69,91 sq. m

Videá na tému "Chyby v konštrukcii strechy bedrového kĺbu"

Prístroj je parotesná zábrana

Prístroj je parotesná zábrana strechy - to je jedna z najdôležitejších častí konštrukciu strechy, presnosť, ktorá má vplyv na dĺžku života strešných krytín. Parozábrana zabraňuje prenikaniu vlhkosti z kondenzácie v "koláč" strechy, čím sa zvyšuje životnosť strechy, bez opravy, a uložená tepelne izolačné vlastnosti, čo šetrí na vykurovanie.

Existujú určité pravidlá inštalácia parotesná zábrana, ktorý vám pomôže, aby bolo čo najúčinnejšie:

1. Montáž bariéry proti pare sa vykonáva na vnútornej strane strechy, do ostatných vrstiev. Nad ním je stropné krytina.
2. Nevyhnutná pre udržanie medzery medzi tepelne izolačnou vrstvou a paroizoliruyuschey fólie, aby sa zahrial.
3. Vzhľadom k tomu, paroizoliruyuschaya film vyrobený v roliach, škár a medzier musí byť prilepená špeciálnou páskou, aby sa dosiahlo integrálnou povlak bez trhlín.
4. Vapor je nastavený tesne za stropné krytinu.
5. Tieto priestory sa musia vetrať, inak kondenzácie usadí sa v nich.
6. Paroizoliruyuschaya filmu zapadá do hladkej strane, inak stratí všetky jeho vlastnosti.
