Systém krokvy

Videá na tému "Ako môžem mať presné rozmery strešného krovu systému"

Truss Systém je navrhnutý tak, aby strechu a je jedným z najdôležitejších prvkov dizajnu domova. Najlepšie zo všetkého je, ak je vývoj projektu (a možno oprava) budú vykonávať odborníkmi. Koniec koncov, sebemenší chyba môže viesť nielen k vzniku prúdu v podkroví, ale tiež viesť k zhoršeniu všeobecných vlastností strechy, rovnako ako celý dom. Okrem toho, vzhľadom k zlej kvalite a krehkosti strechy znižuje životnosť aj najspoľahlivejšie budovy pred tým, než bude nevyhnutné nielen na opravu strechy, ale aj na opravu domu.

Konštrukcie strechy.

Materiály pre strešný systém

Akýkoľvek krov systém sa skladá z krokiev a lát. Za účelom vytvorenia priehradový systém, možno použiť drevo, kov alebo betón.

Pohľad Štatistika hovorí, že drevo je najbežnejší v súkromnej výstavby, ako je natoľko jednoduchý, opravu strechy. Najobľúbenejšie tyče a trámy z mäkkého dreva. U častí krovov, vyrobené z dreveného materiálu, malo by byť vykonané antiseptické ošetrenie a impregnácia horenia. špeciálne nástroje, ktoré sa používajú na ošetrenie dreva určeného pre výstavbu stien domov.

Okrem relatívna jednoduchosť výroby a montáže a nízke náklady (takmer pol krát lacnejšie kov), strom má ďalšiu výhodu v porovnaní s kovom alebo betónových krokvy. hmotnosti.

Jednotka krov systém stromu a jej udržiavanie, je oveľa jednoduchšie, pretože nosnej konštrukcie strechy poskytuje dodatočnú záťaž na stene (v skutočnosti, krokvy strešnej konštrukcie, a je nutné, aby sa vzali v zaťažení vetrom a snehom, a preniesť ich do nosnej konštrukcie budovy) ,

Okrem toho výhoda použitia drevených konštrukcií je, že je ľahko usporiadať prezeranie (alebo oprava) návrh a nastavte ho na mieste, či existujú nejaké chyby v konštrukcii steny. Oveľa ťažšie je osadený kovový krovu systému, a to je prakticky nemožné upraviť betónu.

Typy strešných systémov

Typy strešných priehradových sústav.

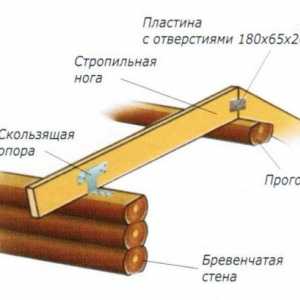

farmy systémy sa delia na zavesenie a naslonnye. Naslonnye krokvy - najjednoduchšie systémy, ktoré sú obvykle používané v budovách s dostatočne robustné vnútorných podpôr. Krokvy noha tu - sa nachádza šikmo lúč, spodný koniec, ktorý spočíva na mauerlat - podstropilny špeciálny drevo, ktorý je položený na hornej časti steny. V hornej časti krokiev sú pripevnené k vodorovnému nosníku v hornej časti strechy - hrebeňové behu. Tak hmotnosť strechy sa prenáša do vnútorných ložiskových domčekov.

Typicky naslonnye krokvy používané v malých budovách (podlažia výšky 3 m), v ktorom strešnej rozpätí je až do 6,5 m (s výnimkou samotného pomoci). V prípade, že budova je dostatočne široká, medziľahlé podpery sú namontované na vnútorných stenách. Pre takéto nosníky sú inštalované špeciálne stojan a vzpier, ktoré v skutočnosti je pozdĺžny chod, pričom časť nákladu hrebeňa.

Ak naslonnye krov systém využívajúci mauerlat prenášať všetko zaťaženie strechy, visiace - len vo zvislej polohe. Dôvodom pre to je jednoduchý. Aj keď v tomto prevedení je spodný koniec spočíva na krokvy mauerlat, ako je tomu v prípade, keď sa zariadenie používa naslonnoe krokiev strešného systému, ktoré sa umiestňujú na svojom hornom konci na hrebeň s medziľahlou vzperou.

Urobte si podrobný prehľad a aby sa zlepšila bezpečnosť, použite zátvorky. a strešné krovy Nie je podlomili pod jeho hmotnosti, a to neznamená opravu, použite upevňovacia skrutka.

Ak je vaša strecha rozpätie dosahuje 7,12 m (to je spoločná pre stavby v 4. poschodí a vyššie) a ďalšia podpora nie je spoľahlivá, použite visí krokvy. Sú vyrobené z guľatiny alebo dreva.

Prvky krovu.

V prípade, že budova má pomerne veľké rozpony (12,24 m), so žiadnym závislosti na poschodí budovy a voľné plánu, ale žiadne spoľahlivé interné podporné štruktúry tak nie je, potom je potreba zložitejšie krovu systému.

Na farme sa skladá zo vzájomne prepojených častí strechy. Jej základom je často jeden alebo viac z mrežových trojuholníkov (trojuholník je najviac efektívne z hľadiska nákladov a pevný geometrický tvar). Farma možno rozdeliť do trojuholníkových a polygonálne sekcií.

Použitie takýchto geometrických tvarov pre výrobu strešnej krytiny v dôsledku sklonu strechy. To znamená, že lichobežníkové krovy sú navrhnuté s ohľadom na minimálne predpätie (spomeňte si na potrebnú skreslenie, ak budete tráviť opravy), a polygonálne farma patrí dvomi vodorovnými strednom úseku zlomeninu.

Konštrukcie strešného systému Tieto formy sa v poslednej dobe získala zvláštne obľubu: držiaky a stojany, ktoré sú hodnotené na ich zariadení, to je dosť krátka, aby výrazne ušetriť na stavebné materiály strechy. Tiež použitie moderných strešných krytín nemusia poskytovať skvelý výhľad na svahy, na rozdiel od tradičných šindle pre strešné krytiny. Nevýhodou týchto systémov je skutočnosť, že podkrovie domu nebude.

Farme môžu byť vyrobené z dreva, rovnako ako oceľ a betón. Ako je znázornené zobrazenie štatistík pre individuálnu výstavbu sú v stále väčšej miere používajú drevené farmu. Ako bolo uvedené vyššie, táto možnosť je vysoko zisková a jednoduché, najmä opraviť.

Vnútorné zvislý nosník v takejto štruktúry sa nazýva nosič, šikmé vzpery - výstuhy. Konštrukcia horného pása lúča sa nazýva plochý tvar, ktoré sú usporiadané vzhľadom k hornej obvodu. Konštrukcia dolného pásu sú tie lúče, ktoré sú umiestnené pozdĺž spodného obrysu.

Najčastejšie sa nosič nosný systém konštruovaný trojuholník. Boky trojuholníka dvoch väzníkov, - je tiež horné pásmo zariadenia. Spodný okraj nohavíc zvyšku na paneli, ktorý sa nazýva obláčik. V spodnej časti krokiev a pevné utiahnutím na vonkajších stenách. Ak chcete byť bezpečná, farma je často doplnené pomocné prvky v každom pásový stôl, kontrakcie, rovnátka.

Priemerné sledovanie medzi krokvami je 1 m, ale môže sa meniť v závislosti od klímy regiónu a zvoleného materiálu strešnej konštrukcie. Všetky farmy musia mať identické profily (dodržujte tieto ukazovatele, ak nemáte oprava strechy), aby sa ubezpečil, že nie sú zbierané na streche a na zemi vzorom, ktorý je prvým farme. Na utiahnutie, že spodný koniec šablóny značku a kresliť miesto priamo zárezy. V prípade, že výpočet bol nepresný, zvyšok tyče by mala byť o niečo dlhšie ako šablóny.

Zvisimost byora sklon strechy a strešné krytiny.

Pred vykonaním rezov na spodných koncoch krokiev, pripojte ich mauerlat ďalší rez značku na vrchole, odrezanie prebytočného dreva. Podľa vzoru robiť poznámky, a potom demontovať kvôli dodatočne montovať priamo na mieste.

Tam je ďalší alternatívny spôsob montáže väzníkov, čo zaberie menej času, ale to nie je o nič menej bezpečné. Moderné stavebný trh ponúka celý skupinu režijných kovových prvkov, pomocou ktorých farma bude vysoko kvalitné pripojenie, čím by sa zabránilo údržbu po mnoho rokov.

Príklady týchto konektorov sú ozubené dierované dosky, ktorá je utesnená na oboch stranách tvaroviek zo spájané prvky farmy. Je pravidlom, že táto metóda sa používa pri výrobe poľnohospodárskych podnikov do tovární pre frame-panelových domov stavieb.

Pre konjugácii priehradové prvky používajú prevažne plechy s otvormi, ktoré sú priskrutkované skrutkami buď riadiť nechty. V takom prípade, každý prvok musí mať aspoň dve skrutky, klince sa vyhodnotí do hĺbky asi 2/3 hrúbky stromu.

nechty zlúčenina najslabší od rýchlo stráca mieru bezpečnosti a spoľahlivosti ako drevo schne. Viac spoľahlivé pripojenie na skrutky, ale otvory môžu oslabiť krokvy. Preto, veľa stavitelia zvoliť sponky a svorky, ktoré sú pevne spojené časti konštrukcie, a sú oveľa spoľahlivejšie a trvanlivejšie a nemajú negatívny vplyv na krokvy.

Avšak, najspoľahlivejšie pripojenie sú získané za použitia priemyselných výrobných zariadení. V priemyselných podmienkach sú krokvy pripojené cez zadok popruhy, ktoré okrem poskytovania sily signálu, zabraňujú akémukoľvek premiestnenie prvkov priamo v procese zmršťovania. Aj pre spracovanie dreva prvkov vykonaných a Bioshield žiaruvzdorných materiálov, impregnácia preniká hlboko do dreva, čím sa predlžuje životnosť konštrukcie.

Doručená do stavby pripravenej konštrukcie, z ktorých sa chystá na farmu, čo umožňuje výrazne znížiť inštalačné práce.

Truss systém v domácnostiach s podkrovím

V súčasnej dobe je dom s podkrovím takmer stali normou. To nie je prekvapujúce, podkrovie môže zvýšiť obytná plocha domu a zníženie tepelných strát, hoci jeho stavba je drahšie, než robiť jednoduché studené podkrovia. Avšak nesmieme zabúdať, že v dome s podkrovím zvyšuje záťaž na nosné drevené strešné konštrukcie a tam potrebujú určité typy strešných systémov. Na kompenzáciu tohto zvýšenia zaťažením veľkým prierezom nosníka a krokvy rozstupom klesá.

V hornej časti krokiev sú posilnené dvoma skrutkami. Pretože neexistuje žiadny uťahovanie (spodný koniec nosných väzníkov), zvýšenie hodnoty brvno. Väčšia prierez bude robustnejšiu konštrukciu. Horný spojovací trámy utiahnuť centrum skrutky nosiča, ktorý je tiež pripojený na skrutky. Posilnenie spojení s oceľovými doskami o svorníkov alebo skrutiek.

Aby sa zabránilo šmykových tyče svojimi konci (v rohoch log pletenie, krokvy, rohy dverných a okenných rámov) sú spojené týmto spôsobom, ktorý sa nazýva väzbové vpoldereva.

Hotový krokiev systém dostatočne odolný a pevný zároveň svetlo, takže ho možno použiť bez problémov pri inštalácii dizajnu.
