Posilnenie základov budov a stavieb

Potreba posilnenia základov

Základy domov a podzemných stavieb v priebehu času fyzicky vyčerpaná vplyvu umelých aj prírodných faktorov, takže posilnenie nadácie je dôležitou súčasťou generálnej opravy. materiály základy napojená, zvetrané a vystavené lúhovanie. Drevené prvky (rošty, podvaly, pilóty) rozložiť kovové štruktúry podliehajú korózii.

Hnacie zariadenie potrebné k posilneniu základov domu.

V dôsledku toho dochádza k nerovnomernej deformácie v ukladacích pozemných základní trhlín. Neprijateľnej úrovni opotrebenia môže viesť k havárii. Z tohto dôvodu môže byť nevyhnutné, aby posilnenie základov.

Primery v priebehu prevádzky môže prijímať deformáciu (čerpanie, zrážky, dipy). To vedie k vzniku trhlín v stenách, bánk a ovisnuté, nosiť štruktúry a k strate stability. amplifikačnej metódy sú rôzne a závisí od mnohých faktorov.

Hlavnými faktormi, odpismi a vývoj kmeňov sú umelé a prírodné.

Technogenní faktorom je opotrebenie nerovnomerné kal ako dlhého procesu zhutnenia pôdy v dôsledku nárazového zaťaženie od hmotnosti budovy.

Schéma zisk nadácie.

Videá na tému "Posilnenie uhlíkových vlákien Miass.flv"

pre nerovnomerného základov môže vyvolať časť územia - budova uzavretý spôsob podzemných stavieb (kanalizácia, podchody). Napríklad, ulice, dvory, budovy nad tunelom pod zemou usadiť 5-6 cm za rok, cez stanicu - na 7-10 cm, pod eskalátore tunelom - na 30-40 cm a viac.

Na usporiadanie kanalizácie, dažďovej vody a stokových sietí deje umelé zníženie hladiny podzemnej vody. To zvyšuje prevzdušňovacie zóny, čo vedie k odvodňovanie a hnitiu drevených prvkov (rošt, podvaly, pilóty). Preto sú dôvody poskytujú veľkú nerovnomerné sadanie.

Pri vyšších úrovniach základne podzemné napojená. Sprašové pôdy vystavené strate sypkých piesky douplotnyayutsya vyvíja chemickou zaliatie minerálov, tvorba porúch vzhľadom k prudkému poklesu klenieb jaskýň.

Schéma amplifikácie skrutku základové pilóty.

Nadstavba budov výrazne zvyšuje zaťaženie a často presahuje konštrukcie základnej odpor. To spôsobuje stratu stability nadácie alebo sedimentu, poškodenie štruktúry, zlepšenie celkovej zhoršenie budov. Aby sa tomu zabránilo, musíme posilniť základy.

Prelomová prívod vody vedie k erózii pôdy, čo spôsobuje tvorbu dutín a vpusty v oblasti komunikácií vstupujúcich do objektu, riziko deformácie stien.

Doprava, priemyselné zariadenia, stavebné stroje majú vibračné účinky na budovách. Vibrácií vedie k zhutnenie piesku alebo vybočenie základne vzhľadom k skvapalnenie nasýteného vodou pôdy.

Prírodné faktory zhoršenia kvality sú:

• kmeň posuvné strediska;
• zvetrané skale základného materiálu;
• zemetrasenia;
• rozmrazovanie permafrostu sa čerpanie spodnej časti budov;
• podkopávanie základov budov sa nachádza na brehu morí, riek a nádrží;
• Veterná erózia base.

Konštrukcia základov zisk

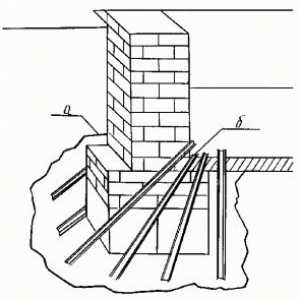

Posilňovanie základov injekcií.

Tento návrh vychádza zo všeobecných zásad konštrukcie na báze medzných stavov.

Potreba posilniť základňu dochádza v nasledujúcich prípadoch.

Videá na tému "opravovni GMZ.flv"

1. Na riziko vzniku kmeňov pôdy a zakladanie opotrebenie. V tomto prípade je nutné vykonať posilnenie a konsolidácia základovej pôdy. Podobný problém vzniká pri renovácii architektonických pamiatok a tvorbu poškodenie štruktúry obývaných domov s rizikom nehôd.
2. S nárastom zaťaženie na substrát v priebehu doplnku, masívne modernizácie zariadení.
3. S rastúcou hĺbkou pivníc a podzemných častí stavby
4. Keď výstavba na priľahlých oblastí. To si vyžaduje posilnenie základov pre preventívnu zníženie o viac zrážok.

Pred tým, než dizajn je potrebné posilniť prácu na zisťovanie stavu nadzemných stavieb a staré základy, geotechnické vyšetrovanie. Spôsoby, ako posilniť závisieť na výsledkoch výskumu.

U starých budov sa situácia ešte zhoršuje nedostatok bázou výkresov. Napríklad, v XIX storočí a skôr výber typu forme bázy, ktorou sa hĺbka, materiál nesený zhotoviteľa. Kým obvykle spoliehala na miestne tradície a storočné skúsenosti.

Za týchto podmienok, informácie o základoch, pôdnej nosnej vrstvy, hydroizolácie podzemných častí môžu byť získané otkopki jám na jednej alebo oboch stranách základovej podrážkou. V niektorých prípadoch je nutné vykonať pomerne hlboké jamy až do 3-4 metrov.

Schéma zisk nadácie prevedením ďalšie záťažová.

Po otvorení Meranie sa vykonáva na základe nasledujúcich výkresov nastavený typ materiálu a riešenia sú vybrané vzorky pôdy a materiálov z plôšok štúdie.

Video o "vystužených uhlíkovými vláknami stĺpcov. CFRP"

Najlepšie výsledky sa dosiahne tým, odvŕtaniu základového telesa valcové vzorky (jadro), skúška pevnosti v laboratóriu. Vŕtanie odhaľuje prítomnosť dreva a iných pilotov a opekanie, pozíciu ich špičky.

Hlavnými znakmi neprijateľné riziko deformácie základov budov:

• charakteristické trhliny v stenách (medziokenné mosty, móla, murovaných klenieb medziľahlých podláh);
• mení tvar budovy boxov inštalovaných výškové streľba brokovnice nadácie alebo základne;
• odchýlka od zvislých stien;
• narušenie schodísk;
• posuny prekrývajú.

Schéma zosilnenie betónový základ.

Oporou je vhodné kombinovať s veľkými opravami. Niekedy je potrebné tieto práce vykonávať vo verejných budovách a udržiavaných obývaných domov. Stavebnej praxi posilniť základňu prostredníctvom nárazníkov na vŕtanie alebo dutín vo skeletové vrstve s cieľom riadeného zrážania.

Zodpovedné a zložitý problém je preskúmať možnosť vybudovania nadstavby. To si vyžaduje vytvorenie:

• dostatočnosť pevnosti základovej tela;
• prípustnosť zrážok, ktoré spôsobujú nadstavbu;
• možné strate stability nosnej vrstvy z prídavných zaťaženia.

Potom, čo je toto rozhodnutie urobené na potrebe posilniť, vyvinutá projekt rekonštrukcie. Záleží na tejto voľbe, ako posilniť pre nadáciu.

Výpočet zisku základne

Posilnenie vonkajšieho základ.

Dôvodom na posilnenie rozvoja projektu začína zberom zaťaženie, ktoré sú odovzdávané z krajiny pozdĺž okrajov nadácie. Ak chcete vyriešiť tento problém beh dimenzované výkresy v priebehu kontrolných zariadení. Pôvodné kresby sú druhoradý význam, pretože staré budovy sú zvyčajne podrobené operácii vrátane pridania ďalších poschodí.

Zhromažďovať zaťaženie vykonávané obvyklým spôsobom. Použité meracie výkresy vzorov a výsledkov merania základov stĺpov a stien.

S využitím výsledkov predošlých geotechnických prieskumoch niekedy je neprijateľná, pretože neberie do úvahy faktor dlhodobej utesnenie základovej pôdy.

Presnejšie údaje sú získané z týchto metód:

1. Test v laboratóriu šmykových a kompresie-monolity pôdnych vzoriek odobratých z jamy základovej podošvy.
2. Ručné dynamický zem snímania.

Prvá metóda je prijateľná, keď nosná vrstva pozostáva z uceleného materiálu, druhý - v prípade, že sú pod základy piesku.

Potreba posilniť skutočný stav je často nazývaný dôvody v prípade týchto vlastností:

Vodičské zisk betónový základ rautov.

• nekvalitné stavebný kameň (tehly, vápenec);
• prítomnosť tlejúceho dreva, grilov, podvalov, pilóty;
• nízka kvalita, nie murovacie malty;
• posunutie muriva nad otvormi pre tesnenie komunikácie;
• praskliny v základoch;
• dostupnosť šošoviek a vrstiev rašeliny pod chodidlom, zostávajúce v dôsledku neúplné vytorfovki;
• medzery a dutiny v nosnej vrstvy vytvorenej v dôsledku mikrobiálnej degradácie dreva, erózie pôdy a tak ďalej. n.

pri skúmaní prekrytie stien, schodiská sú zistené tieto chyby, sú najviac náchylné k praskaniu, a posúva polia murovaných podlahy.

Chrániť základy proti poveternosti

To sa vykonáva pomocou chemických a fyzikálnych základoch poveternostným materiál. To sa zvyčajne stáva sa základy tehál alebo sutiny, ktorá má nízku odolnosť proti vode a pevnosť. Chemické zvetrávanie dochádza pri nedostatočnú odolnosť proti agresívnym cementu vlastností média.

Obrázok 7. Zvýšenie základnej plochy 1 - železobetónové oboyma- 2 - shponki- 3 - montáž.

Pre obnovenie povrchu aplikuje omietanie cementovou maltou (vyrovnávacia) na pripravený bočnom povrchu, alebo omietanie na kovovou mriežkou. Ak zvetrávaniu obklopil základ pre celej hrúbke, je nutné stmeliť, ktorým nadácia posilnením alebo výstužné goliera vykonať obnovu dopravcu znamená základné funkcie.

základom injektáž vŕtanie sa vykonáva počas pokladania základových vrty z povrchu prvého alebo suteréne. Ďalej cementovej kaše sa čerpá do nich. Jamky sú vyvŕtané údery na 50 cm od seba s priemerom 20-30 mm a hĺbky asi 2/3 hrúbky základne. Jamky sú vstupné potrubia a skrze ne sa vstrekuje malty. Ústí trubiek sú zatavené do jamky silný roztok do 10 cm. Vstrekovací tlak bol nastavený na 0,3-0,6 MPa. Po pilotnej injekcie kopať pokusných plôch, skontrolovať výsledky, spresniť rozsah prác a technológií.

V prípadoch, kedy v dôsledku deštrukcie položenie základov a poveternostným trhliny v nadfundamentnoy častiach, na vypĺňanie trhlín len zálievky môže byť nedostatočná. Zvýšenie pevnosti budovy možno dosiahnuť ďalšími štrukturálnymi opatreniami.

Zvýšená pevnosť a expanzie základ

Obrázok 8. Rozvoj základu a rovnanie deformácií: 1 - fundament- 2 - banketka- 3 - železobetónová balka- 4 - priečny balka- 5 - domkrat- 6-7 scheben- - Plnenie betónom.

Tradičné metódy pre zvýšenie zisku sú Základom sole šírka pre zníženie špecifického tlaku na zem.

podošva vybrania báza sa vykonáva aj s cieľom nahradiť hnilé drevo minerálny materiál prvky a zabezpečiť tesný vzťah k podkladovej zemi. Je optimálny pre prehlbovanie pivníc. Základňa sa rozkladá na stavebný kameň riešenia. Nové murivo alebo pripojené k základni lichobežníkového hranola tvaru, ktorý posilní základ.

Posilnenie základov v podzemnom stavebnom priestore sa vykonáva ako súčet kontinuálne doskový budovy. Tieto dosky sú vyrobené z vystuženého betónu. Doštičky sú uzavreté v Stroebe, znížiť v suterénnych stien na úrovni podlahy. Dosky spolupracovať s existujúcimi bázami a zvyšujú odolnosť proti základnej zvýšením celkovej tvrdosti budov a znížiť tlak na pôdu.

Predkladaná technológia nie je ťažké vykonávať v suchých pôdach, ale je problematické nasýteného vodou. Za týchto podmienok, "tupo" k založeniu vykonané nad úroveň základne a hladinou podzemnej vody. Takéto zlepšenie je často nie sú dostatočne účinné.

Obrázok 9. Rozšírenie základom pomocou zdvihákov 1 - Jack Freysine- 2 - železobetónová konštrukcia rasshireniya- 3 - fundament- 4 - prívodné rúrky.

Posilnenie základov tradičným spôsobom, nie je ľahké. Existuje celý rad nevýhod. Nové dosky a "tupý" sú založené na non-upnuté krajinu do prevádzky po dažďových zrážok, ktoré môžu spôsobiť deformáciu zástavbou. Preto v niektorých prípadoch, stará budova rozobraná a na jej mieste postavená nová, aby sa zabránilo časovo náročný a nákladný proces zisk.

Pri rekonštrukcii výrazne rastú zaťaženie na základoch. V dôsledku toho nerovnomerné sadanie prasklín v štruktúre. Za týchto podmienok odporúčaných prevedením, na ktorých strmene vyrobené z vystuženého betónu alebo betónu. V starej krajine a suterénu usporiadané Stroebe a vyvŕtané otvory. Oni vložené časti (ventily, trámy), ktoré poskytujú spoločnú prácu starých základov a klipov. Navyše klietka montáž kovania pre steny sily v pozdĺžnom smere. Týmto spôsobom sa dosiahne povrch vývoj ložiska, tj. Na základe zníženého tlaku a zníženie stavebnej zrazeniny.

Spolupráca klietku a základňa sutiny na slabé držiaku cementovej malty sa vykonáva v zákopoch. Otvory z dierovače, vložený do poteru. Priľnavosť na betón kamenné murivo nerovnom povrchu je k dispozícii, ktorý sa čistí z pôdy, premyje sa a prepláchne sa vzduchom.

Príklady expanzia základ

Obrázok 10. Rozšírenie dosadacej plochy a posilnenie báza: 1 - 2 - fundament- armatúry 3 - 4 armatúry -beton- 5 - rezanie povrch suterénu.

Obr. 7 znázorňuje výstuž do betónu, kameňa alebo hladkého muriva so zvýšením kontaktné oblasti a prevedením klietky.

hmoždinky výškový rozmer je stanovená na základe potreby priečne sily prenášajúci z prstencového ozubeného kolesa. Odporúča implementácia pomocou rozšíriteľnou klietky cementu. pozdĺžna výstuž v prípade potreby vloženia. Napríklad v prípade prasklín, ktoré zbavujú základného potrebnú tuhosť.

Video o "vystužených stĺpov z uhlíkových vlákien"

Pri predlžovaní základňu sa zníženia podľa vynášacích líšt alebo uloženie základové a steny použitej technológii, znázornenej na obr. 8.

Obrázok 11. Zhrnutie vŕtaných pilót 1 - svaya- 2 - 3 - rostverk- domkrat- 4 - 5 - nadstavki- balka- 6 - 7 - 8 obetonirovanie- fundament- - drážky.

Podobné videá "solikamsk.flv"

Tieto zárezy sú usporiadané na štrkové lavičky príprave prefabrikovaných blokov alebo monolitického betónu. Ďalej, otvory prerazila založenie a založenie pozdĺž drážkami, sú inštalované v otvoroch kovových nosníkov a pozdĺž betonážou založenia železobetónových alebo kovové nosníky. Potom komprimovať základne konektory na lavice. Ak je to nutné, nadácie a stena je vyrovnaná. Usporiadaná betónová výplň medzi konektormi. Na konci tohto procesu a konektorov sú odstránené vybetónované štruktúru.

V takejto situácii, je užitočné Freyssinet zdviháky, ktoré sú ploché dosky z dvoch zváraných oceľových plechov s malou hrúbkou 1-2 mm. Podľa obvode dosky sa vykonáva s priemerom valca až do 80 mm. Zásuvky sa čerpá kvapalinu vytvrditeľné zmesi. Napríklad, epoxidové živice alebo cementovú maltu zachovanie stavu napätosti v dôsledku tuhnutia po lisovaní základovej pôdy. Rozšírenie použitia plochých konektorov je znázornené na obr. 9.

Videá na tému "Posilnenie uhlíkových vlákien dosiek. Stavebná oprava"

Obrázok 12. Konjugácia základov budovy a rozšírenia: 1 - vŕtaných svaya- 2 - rošt pre pristroyki- 3 - siete spájajúce rostverki- 4 - vyrúbané vrstva betona- 5 - vystavuje rostverka- armatúra 6 - existujúce rostverk- 7-8 poháňaného svaya- - podpora prečnievajúce výstupok.

Konštrukcia týchto veľmi jednoduchých konektorov. Môžu byť vyrobené v každom workshopu. Forma zdviháky môže byť obdĺžnikový, štvorcový a okrúhle. Monitorovanie sa vykonáva na kompresný meradla.

Tieto lavice požadovanej plochy povrchu, drevené buniek pomocou dočasných podložky konektorov vypočítaných zo zvýšené zaťaženie na zem počas inštalácie a použitia leteckých konštrukcií. Zaťaženie na zhutnený zásyp dosiahnuť až do 500 kN / m, na ílovité pôdy nerušene tugoplastichny - 1000 kN / m a piesčitá pôda - až do 2000 kN / m.

Príklad väčšiu oblasť podpory betónový základ je znázornené na obrázku 10.

Ak zhrnieme hromady

Obrázok 13. Prevedenie riešenie "transplantácia" základom, na zvislých pilotov: a priečne rozdelenie balkami- c b - c v prodolnymi- - oddiel 1-I-1 - fundament- 2 - stena 3 - pilóty, 4 - priečny balka- 5 - pozdĺžny nosník v Stroebe.

Podstatou moderných spôsobov, ako posilniť základy sú založené na dvoch princípoch: "transplantácia" štruktúry na pilótach a injektážou vstrekovaním malta do pôdy.

V prípade, že geologický rez má pevnú základnú vrstvu vhodnú pre podporujúce pilotov, bázy v zosilnenie variantných súčet pilotmi (viď. Obr. 11 a 12).

Pilotov sa používajú pri amplifikácii, odlišný od hromád používané v bežných podmienkach. So zvyšujúcou sa základy Vŕtanie a pilóty CFA, pilóty odsadenie. Funkcia píle technológia je potreba malých rozmerov zariadenia pre prevádzku v oblastiach s nízkou (pivníc, na prvom poschodí).

Schopnosti ich uplatnenia závisí na voľbe spôsoboch, ako posilniť základy.

Rysy využitie vŕtaných pilót

Obrázok 14. Amplifikácia vŕtaných pilót 1-2 vŕtané svai- - ankery- 3 - 4 balka- -fundament budova-5 - zamonolichivaemaya tesniace nosníky.

pilóty hadice pri stene sťažuje prácu. Keď vŕtané pilóty minimálnej vzdialenosti od stohu na stenu by mala byť menšia ako 2,5 m.

Priečne nosníky sú objemné, čo sťažuje ich inštaláciu, a používa veľa kovu. Vŕtanie vrtov nasleduje otras mozgu a pôdnej vlhkosti, čo môže spôsobiť ďalšie zrážky štruktúr pod zaťažením.

Vertikálne (preliačiny, vŕtanie) usporiadané pozdĺž pilótové založenie hrany. Tie sú spojené monolitickou lúčom armovaného betónu, ktorý je vložený v Stroebe, alebo pevné kotiev. Pri vykonávaní bilaterálne vyhlásenia vertikálnych pilotmi sú spojené v pároch nosníkov prechádzajúcich otvormi v základe.

Vnútri práca je zložitý vzhľadom k malému priestoru a neprípustnosti porušovania podniku. Preto sa niekedy aplikovaný štruktúra zisk pri suspendovanie v výložníkov steny a časť vŕtané pilóty niesť väčšie zaťaženie v porovnaní so zaťažením na základu.

Obrázok 15. Konštrukčné riešenie transplantáciu základy na pilótach CFA: a -odnostoronnyaya formulácia svai- b, d - obojstranný formulácie svay- A, B - prvý stohovacie zariadenie floor-, d - pilóty zariadenia podvale- 1 - základy - 2 - stena- 3 - perekrytie- 4 - podvaly (guľatiny) - 5 -buroinektsionnye pilot.

Často neprijateľné pilotmi a vŕtanie na pôdnych podmienkach, budovanie či požiadavky, ktoré eliminujú hluk a vibrácie. V takýchto prípadoch použitia lisované pilotov. Namiesto pilóty povolené bližšie k stene a pod základmi.

Prvé výstužné steny a základňu. Potom, pričom v rámci stavebných jám, je súčasťou dodávky a je tlačená do krajiny, kovových rúrok, navzájom zvarené a sú vyplnené betónom. Zárez urobil jack. Niekedy pilóty sú tlačené do hĺbky 25 m. Výhodou týchto hromád je schopnosť určiť ich únosnosť pri práci.

V zahraničí používa Lisované hromady prvku dĺžku 100 cm ( "MEGA" hromady). Plocha prierezu z hromád je 20 20 a 30 30 cm. Vnútri pilotov je priechodná otvor. Zaťaženie je nastavená na 200 kN do 20 20 cm a 400 kN do 30 pilotov 30 cm. Vzdialenosť medzi pilotmi je nastavený na 1,5-2 m.

Základom zosilnenie Schéma použitie kesóne.

Zariadenie je stlačené a vŕtané pilóty nutné pripojiť hromadu k základu, ktorý sa vykonáva pomocou oceľových konštrukcií, ktoré sú umiestnené v základové otvory, alebo betónové klietky.

Dĺžka zisk by mal zodpovedať hromady geologický základnú časť tak, že dolný koniec zhromaždenia nedosiahne hustú pôdu. Dĺžka vlasu je 3 až 20 m. pilótach To sa určuje v závislosti na zariadení, dĺžky materiálu a ďalších faktoroch. Zvyčajne je v rozmedzí 80-250 mm.

Pilotov treba počítať vybočenie a únosnosť. počet a píle krok To je stanovené v závislosti na objeme zaťaženie z nosných stien a stĺpov, ktoré chcete preniesť do hromady, s prihliadnutím k prevodu zaťaženie na zemi.

Spôsoby upevnenie vstrekovacieho

Amplifikácia zariadenie suterén monolitické dosky.

Na rozdiel od CFA pilóty z vŕtania sa privádza do malty barel jamiek za tlaku 1 až 3 MPa. Táto operácia sa nazýva lisovania studne. Primer a zhutnený hromada sa zvýši o 5-10%. Vŕtanie sa vykonáva rôznymi spôsobmi: s puzdrom, skrutky alebo púzdra jamkách premytím hliny riešenie. Šikmé pilotmi vyvŕtané v krajine a pokladať základ pre husté vrstvy pôdy. Tieto pilotov môže byť vykonané na oboch stranách.

metóda tlakového zamykanie je nasýtený pôdy mált, vyplní póry a dať zeminy zlepšené mechanické vlastnosti, a zároveň tvorí uzavretý objem. Riešenie čerpanej fill pôda oslabil oblasť alebo dutinu.

V priebehu doby, riešenie spevniť a rozšíriť základ podrážka dosiahnuté. Je zvýšenie hĺbky podošvy, ktorý je súčasťou zvyšuje nosnosť.
