Elektroinštalácie v drevenom dome - ako sa správať?

Dokonca aj malé vidiecke domy sa nezaobíde bez elektriny, nieto chat, domov - a ešte viac. Elektroinštalácie v drevenom dome - nielen predpokladom normálneho života, ale tiež hlavným zdrojom nebezpečenstva požiaru. A preto by sa malo zaobchádzať s veľkou mierou zodpovednosti za jeho správanie.

Elektroinštalácia je zvyčajne inštalovaná v novo postavenom dome, ale tam sú výnimky. Napríklad zdedil po babičke dedinského domu s stekanie vodiča pred štyridsiatimi rokmi, sadzí dávnych poluobgorevshimi vypínačov a zásuviek.

Žiť v dome len nebezpečné, takže budete musieť zmeniť celý systém dodávok energie. Nesnažte sa nahradiť jednotlivé drôty a zlepovanie zvodové káble - bude musieť stráviť zvyšok elektrickej siete od začiatku, počnúc vstupným vodičom a zakončuje vypínačov a zásuviek.

Prípravná fáza

inštalácia predajní

Videá na tému "Zapojenie do domčeka"

Pred začatím inštalácie kabeláže musí byť správne určiť celkový výkon používaný všetkými zariadeniami v domácnosti. Samozrejme, že v chate, je stále používaný pre bývanie, bude zaťaženie je oveľa viac než vidieckom dome s dvoma svetlami a zásuvkou pre pripojenie elektrického tábore.

Získaná hodnota sa musí vynásobiť tromi, a očakávajú, že s týmto výkonom. Nie je to len to, že drevené domy zapojenie musí byť obzvlášť veľká miera bezpečnosti, ale aj v tom, že takmer nevyhnutne hostitelia nakoniec objavujú spotrebiče, ktoré nie sú vopred naplánované.

Napríklad pôvodne rodina sa chystá navštíviť svojho domova opakovane a krátko, ale potom začal pohybovať sa tam v lete, a to aj žiť natrvalo. Takéto prípady toľko veľa.

To znamená, že dom bude potrebovať televízor, mikrovlnná rúra, ohrievač vody, elektrické, možno, počítač, práčka a ďalšie, poskytnuté osobou modernej civilizácie. Neskorá jeseň, skoro na jar a v zime elektrické ohrievače sú zapnuté. Bude elektroinštalácie sú navrhnuté pre rôzne žiarovky? Otázkou je rečnícka.

Takže na stanovenie výkonu je potrebné plánovať káblový zväzok. To by malo byť dobre premyslené rozmiestnenie zásuviek a vypínačov, Montáž celkové elektrické a všetko uviesť na plán. Nasledovaný počet a určiť najefektívnejší a najrýchlejší spôsob sčítaním drôty. V budúcnosti majiteľ domu má postupovať podľa tohto plánu.

Voľby sa konajú

To je nesmierne dôležité a rozhodujúce etapa prác. Vyberte si ten správny drôt - aby sa minimalizovalo riziko poškodenia siete.

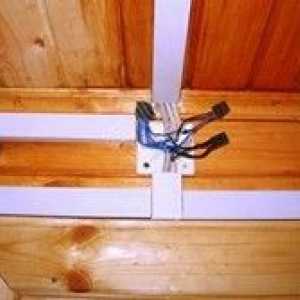

Zapojenie na strope

Videá na tému "Zapojenie drevený dom vlastnými rukami"

Obytné domy a chaty majú niekoľko typov vodičov - káble pre zvlášť silných spotrebiteľmi elektriny (elektrické sporáky, pračky, ohrievače vody), "ružicu" drôty malých silových káblov (For Dummies, mikrovlnné rúry, televízory, vysávače, atď.) - pre osvetlenie ,

Drôty sa líšia v prierezovej plochy. Pre osvetlenie vhodný prierez vodiča 1,5 štvorcových. mm u zásuviek - 2,5 kb mm pre zariadenia, ktoré vyžadujú vysoký výkon, - aspoň 4 metrov štvorcových. mm.

Tiež drôty sa vyznačujú aplikácií. Pre domácich rozvody vyžaduje dva typy káblov - inštalácia (za distribúciu vo vnútri) a káble (pre vstup a veľmi silné spotrebiteľov energie). Zaistenie môže byť vyrobená z medi alebo hliníka.

V drevostavieb je vhodnejšie medených drôtov, pretože stojí na rovnakom priereze väčšie zaťaženie než hliník. Drôty môžu byť tiež s jedným jadrom a dvoma jadro a tri-jadro. Pre elektrické sporáky a rúry, ktoré spotrebúvajú prúd napätie 380 V, dodávané třídrátové kábel veľkým prierezom.

vstupné zariadenie

Viesť elektrinu z kmeňa v drevenom dome môže byť iba pomocou kovovej rúrky cez prierez kábla nesmie byť kratšia ako 16 metrov štvorcových. mm, s trojitým izoláciou. káblovej televízie by mala byť len meď, hliník verzia nie je ešte považovaný!

Kábel by mal byť nasledovný: v stene (obvykle vo dvernom otvore) vyvŕtané diery, načo prechádza špeciálne hrubé trubky. Wall-k-elektrický panel kábla tiež prichádza v skúmavke.

Kábel z panela k spotrebiteľom energie v rámci domácnosti môže viesť k vlnité hadice. Môžete držať kábel cez nadácie alebo dokonca otvoru pre komín. Hlavnou požiadavkou - kábel by mal byť veľmi bezpečne izolovať a pokiaľ je to možné, nedotýkajte sa povrchu dreva.

Potom je kábel lead-in pripojený k rozvodnej skrini. Tento štít by mal mať distribúciu terminálov okrem ako počítadlo pólový istič vypnutie zariadenia (RCD). Tá je vyvolaná nebezpečná nadmerná spotreba energie a zvodové prúdy.

Ale RCD nereaguje na skratu, takže sa nezaobíde bez ističov. Jeden musí byť prepínač 16 ampérov - do "zásuvky" vedenie, druhý na 25 ampér - pre elektrické sporáky a iné high-energetických zariadení.

Ak je dom je veľký, má niekoľko poschodí alebo v pivnici, musíte dať niekoľko chrániče na každom poschodí. Kábel z hlavného panela duplikovať RCD musí stráviť s rovnakým prierezom ako otvor.

elektroinštalácie interiér

Teraz je potrebné, aby to najdôležitejšie - udržať vodiče vnútri budovy do zásuviek a vypínačov. Elektrické vedenie vnútri domu je otvorený a uzavretý. Druhou možnosťou estetickejšie, pretože vedenie preniká do steny a nikto nevidí.

Ale pre drevostavby, že voľba je nebezpečný a trudnovypolnim. U niektorých typov drevostavieb skrytá kabeláž zakázané bezpečnostných pravidiel požiarnej. Z tohto dôvodu, otvorený zapojenie je výhodné. Je to oveľa ľahšie robiť, a požiarnu bezpečnosť je oveľa vyššia. Takéto zapojenie je jednoduchšie na oprave a inšpekciu.

elektroinštalačné vodiče pre rozšírenie sa vykonáva v niekoľkými spôsobmi. Prvý z nich - na zavesenie na drôt izolačné keramické valčeky. Je to stará a osvedčená metóda, ale to je sotva najlepší. Vodiče sú príliš vyčnievať zo steny, ostáva medzera medzi nimi a stenou najmenej 1 cm, ktoré budú vyryté nečistoty, prach, ktorý sa stane útočiskom pre hmyz.

Elektroinštalácie v základovej doske

Videá na tému "Zapojenie drevený dom"

Druhý spôsob - držať líniu na potrubie. Teraz je k dispozícii je pomerne elegantný plastové potrubia, ktoré bežia na vrchole tapety a sú akousi vlysu, nie príliš dissoniruya s vzhľad miestnosti.

Ale prechody káblov cez steny by sa malo uskutočniť v kovových trubkách, pretože drevo sa zmršťuje a môže nakoniec dôjsť k poškodeniu kábla. Plastové potrubia v tomto prípade príliš, nezachráni - to usadí strom rozdrvil. Konce trubiek musia byť dôkladne čisté, ostré hrany nie sú znížiť drôt. Rúrky nutne uzemnený, a nie sa dostať dvojaký dôvod, je lepšie pripojiť.

Je možné vykonávať čiaru cez vlnitej rúrky. Vyzerajú nepríliš estetický, ale ukázalo sa, kvalitu zapojenie a trezor. Vlnitá trubka, majúci veľký a tučný trojfázových káblov. Ale vzhľadom k škaredé vzhľad týchto rúrok sa často používajú v komerčných priestoroch a hospodárskych budov. Rúrky a vlnitá rúrka sú pripojené k stene sponkami alebo svorkami. Plastové potrubie môže byť pribitý klincami.

Všetky kontakty a pripojenie v drevenom dome by mali byť riadne a dôkladne izolované. Nemalo by byť ani malé otvorené plochy drôtu. Ak je dom s plynom, drôt nemôže byť umiestnená bližšie ako 20 cm od plynu, stĺpcoch plynu a dosiek.

Ak existuje silná spotrebiteľom energie (napr elektrický), je nutné vytiahnuť samostatný riadok. Spojením "ružica" a napájacie káble do jedného vodiča by nemala byť. Zložené drôty cez krútenie a kamennými domami nežiaduce, a viac tak v lese. Všetky pripojenia musia byť vykonané prostredníctvom distribučných boxov.

Videá na tému "Zapojenie drevený dom vlastnými rukami"

Je veľmi dôležité, aby správne uzemnený. Zemné slučky môže byť inštalovaný vo vonkajšom prostredí alebo v podzemí. Nech je to jednoduché - tĺkol do zeme 2 metre tri elektródy, a ich následné pripojenie k vodičmi. Elektródy môžu byť vyrobené z oceľových rúrok alebo rohové časti, ktorá nie je menšia ako 150 štvorcových. mm. Vodič s elektródami zvárané. Po tom, obrys zváraného drôtu k panelu karosérie. Uzemňovací vodič v žiadnom prípade by nemala byť pripojená k "nulovej" drôtu.

Inštalácia zásuviek a vypínačov

To dokončí elektroinštaláciu. V drevenom dome je nastavený mimo zásuvky a vypínače. Viac populárne v kamenných budov a estetických interiérov zásuviek príliš nebezpečné. Inštalácia spínače a zásuvky treba samovznecujúcich kluby, ako je plast.

Video na "5 fatálnych chýb v zapojení? Vysielanie v drevenom dome"

Po rozvody v dome, sa dôrazne odporúča, aby ju ukázať kvalifikovaný elektrikár. Až po jeho schválení, si môžete vychutnať všetky výhody elektriny.
