Výpočet nadácie pod domom s rôznymi vstupnými údajmi

Počet nadácie často. Účelom týchto výpočtov môže byť rôzne dáta. Napríklad môžete vykonávať výpočty, ktoré ukazujú vhodnosť plánovanej založenia danej veľkosti za dom má byť postavený, tým, že vezme do úvahy skutočnosť, že pôda má určitú nosnosť.

Ribbon nadácie melkozaglublenny

Môže byť vykonané, a druhý, opačný výpočet, ktorý je taký, ktorý ukazuje, ako sa plocha podpery musí mať základ k zemi s jeho únosnosti môže udržiavať stavbu hmotnosti.

Existuje ešte tretí spôsob výpočtu, ktorý ukazuje, koľko budete musieť stráviť stavebných materiálov pre jeho stavbu.

Proizvedom výpočet nadácie pod domom, ktorý má zistiť, aké šírka by mala byť kontinuálne pätky.

počiatočné údaje

Nech je vytvoriť základ pás, ktorý bude plne v monolitického betónu. Výška nadácie pod domom je 1,5 metrov na dĺžku, to znamená, že celková dĺžka je 30 metrov. Šírka založenia nie je známe, že je nutné nájsť.

Steny sú postavené z penových blokov. Každá jednotka má nasledujúce rozmery:

• Dĺžka je 60 cm;
• Šírka je rovná 30 cm;
• Výška je 20 cm.

Čelné stenový dielec umiestnený na okraji. Štruktúra má obdĺžnikový tvar. väčšia dĺžka steny je 10 metrov, dĺžka spodnej steny je 5 metrov.

Výška je 3 metre. Podlaha a strop sú vykonávané s monolitického betónu liatie hrubých part 0,15 metrov. Na streche prístroje trvalo asi 5 metrov kubických borovice. Celkovo strávil 100 listov bridlice 26 kilogramov.

Výpočet: robiť to sami

Tak, pri bežnom výpočte, to znamená, že únosnosť zeminy, vypočítaná hmotnosť celej konštrukcie, v našom prípade to nie je možné, pretože nevieme, šírka nadácie pod domom, a preto pre výpočet jej hmotnosť bez tejto funkcie nebude pracovať. Ďalej sa postupuje nasledujúcim spôsobom.

Výpočet šírku základových pásov pod chodidlami domu sa odohráva na začiatku, rovnako ako normálne výpočtu, rozdiel je len v poslednej akcie, teda:

• Určovaní druhu pôdy;
• Výpočet hmotnostného stavby bez základov;
• Výpočet šírky základu pod domu, pričom sa do úvahy, aby sa tlak by mal byť nižší ako únosnosti pôdy;
• Zjemnenie tlak v šírke domu zakladací a výpočtu na mieste, s ohľadom na hmotnosť základu;
• Pridanie k potrebe úprav.

Určenie typu pôdy

Konštrukcie základových pásoch

Video na "základ výpočtu pre domu"

Pre presnejšie definície druhu pôdy by mali kontaktovať príslušné služby, ale nie je to stojí za to malé peniaze a čas bude trvať, nič menej. Z tohto dôvodu, po dlhú dobu existuje niekoľko osvedčené spôsoby, ako pomôcť určiť typ pôdy na vlastnú päsť.

Takže, pre určenie typu pôdy, aby v mieste kopať jamu, ktorá bude mať hĺbku takú, na ktorých sa plánuje položiť základy. Zo dna jamy vziať hrsť pôdy a pokúsiť sa vrátiť do klbka. Potom sme sa vytvoriť jednoduchý pohyb, stláčanie loptu medzi dlaňami. Teraz máme vyvodiť závery:

• V prípade, že lopta bola rozptýlený na malé kúsky, lopta však stále má čo robiť, potom je piesčitá hlina. Podľa stupňa vlhkosti, môžete povedať, ktorý je piesčité hliny - navlhčené alebo suché.
• Ak lopta robil dostať, a keď sa stlačí ju na okrajoch trhlín, potom je hlina. Podľa stupňa vlhkosti možno dospieť k záveru, že to, čo je hlina - zvlhčovať alebo sucho;
• Ak lopta robil dostať, a keď sa stlačí ju hladkú bez trhlín vytvorenú tortilla, je to hlina. Podľa stupňa vlhkosti môže tiež byť definovaný, a to, čo je íl - zvlhčí alebo za sucha;
• Ak nemáte náhodou vrátiť loptu, je to piesok. Na veľkosti zŕn určiť typ pôdy je jemnozrnnej a hrubozrnné piesku.

Teraz, keď je typ pôdy je definovaný, môžete ľahko zistiť, čo sa únosnosť, to znamená, že to, čo je maximálny tlak vydržia bez usadenín.

Tu sú niektoré typy pôd:

• Hrubý piesok má koeficient aerodynamického odporu 5;
• Veľkosť častíc piesku je priemerný koeficient odporu 4;
• Jemnozrnný piesok frakcie s nízkym koeficientom odporu vlhkosti je 3;
• Jemnozrnný piesok frakcia má vysokú odolnosť proti vlhkosti faktor 2;
• Suché pieskové hlina má koeficient odporu 2,5;
• Vlhký piesčitá hlina má koeficient odporu 2;
• Suchá hlina má koeficient odporu 2;
• Zvlhčeného hlina rezistenciu faktor 1;
• Suchého ílu má koeficient aerodynamického odporu 2,5;
• Zvlhčenie íl má koeficient aerodynamického odporu 1.


  Základový pás - jedna z najčastejších variantov základov

Video na "základ pre výpočet pod domom"

Niektoré z týchto faktorov sa vzťahujú na normálne hustotu pôdy. V prípade, že pôda je silne zhutní, koeficienty sú mierne odlišné:

• Hrubý piesok má odporový faktor 6;
• Veľkosť častíc piesku je priemerný koeficient odporu je 5;
• Jemnozrnný piesok frakcie s nízkym koeficientom odporu vlhkosti je 4;
• Jemnozrnný piesok frakcia má vysokú odolnosť proti vlhkosti faktor 3;
• Suché pieskové hlina má odporový koeficient 3;
• Vlhký piesčitá hlina má koeficient odporu 2,5;
• Suchá hlina má odpor koeficient 3;
• Zvlhčeného hlina má odpor koeficient 3;
• Suchého ílu má odporový faktor 6;
• Zvlhčenie íl má odporový faktor 4.

Povedzme, že urobíme suché piesčité hliny s 2,5 pomeru.

Stanovenie objemovej hmotnosti pôdy

Stanovenie hustoty pôdy sa skladá zo porovnania objemu hmotnosti pôdy. K tomu, rez 1 kubický decimeter pôdy a zváži v tomto stave. Za to, že je potrebné vziať rovnaké množstvo váhy na zemi, ale v normálnom stave, ktorý je drobivý.

Je potrebné poznamenať, že hmotnosti by mali byť za totožné. Ďalej sme sa meranie objemu druhej vzorky. A rozdeliť ho o 1 kubický decimeter. V dôsledku toho by mal mať hodnotu blízku jednote. Čím bližšie je táto hodnota k jednote, tým vyššia je hustota pôdy.

Výpočet hmotnostného bez základu postavenom

Keď je typ pôdy a jej únosnosť určená, je potrebné nájsť celú váhu stavby, ale nedôvodná.

naviazaní výstuže

Začnime so stenami. Podľa predpokladu, že máme dĺžku steny 10 a 5 metrov. Ich výška je 3 metre. Hovorí sa, že jednotka je kladený na okraji, takže plocha jednej jednotky sa rovná:

0.6 * 0,3-0,18 meter štvorcový. To je práve táto oblasť má bočnú stranu bloku, ktorý tvorí steny rovinu.

Teraz sme zistili, čo je povrch steny:

5 * 3 + 5 * 3 + 10 * 3 + 10 * 3 = 90 metrov štvorcových.

Teraz vedel, celková plocha stien a oblasť jedného bloku možno spočítať počet blokov bez práce vynaložené:

90 / 0,18 = 500 jednotiek.

Vzhľadom k tomu, tie bloky, ktoré ležia na rohoch a tvoria jednu rovinu a druhú stenu, je nutné, aby ich odpočíta od celkového množstva. Avšak, v priebehu výstavby sú často strata v stavebnom materiáli, takže môžeme predpokladať, že sa tieto dve hodnoty navzájom vylučujú z výpočtov.

Teraz môžeme určenie hmotnosti stien, počet blokov, vynásobený hmotnosti jedného bloku, ktorá sa rovná 30 kg:

500 x 30 = 15000 kg.

Ďalšie náklady pre výpočet hmotnosti podlahy. Hovorí sa, že je naplnený vrstvou betónu 0,15 metra. To znamená, že táto podlaha má svoje opodstatnenie, takže základom domu, že nie je žiadny tlak vzduchu. Avšak, ak sa koná na spoločnom základe, je revidovaná na základe objemu. Jej objem sa bude rovnať:

Takýto nadácie - pýcha akéhokoľvek staviteľa!

Videá na tému "základom pre dom rukách Časť 5"

0,15 * 5 * 10 = 7,5 metrov štvorcových.

Poznať hustotu betónu, čo v priemere 2500 kilogramov na meter kubický, je možné vypočítať hmotnosť podlahy:

Videá na tému "Výpočet SCAD zapíše chyby v pôvodných dát"

7,5 * 2500 = 18750 kg.

Ďalej definovať prekrývajúce hmotu. Podľa predpokladu, že je rovnaký ako podlaha, v dôsledku toho, jej hmotnosť bude rovnaká, to je 18,750 kg.

Ďalej definujeme váhu strechy, ktorý sa skladá z dvoch častí - veko a rám. Hovorí sa, že strešné jednotka sa 5 metrov kubických borovice, ktorá má hustotu za kubický meter na 800 kilogramov, potom je hmotnosť jatočného tela je:

5 * 800 = 4000 kg.

Hmotnosť poťahu je definovaná ako počet listov bridlica, vynásobené hmotnosti plátu:

100 * 26 = 2600 kg.

Teraz zisťujeme celkovú hmotnosť celej konštrukcie bez založenia:

15000 + 18750 + 18750 + 4000 + 2600 = 59100 kg.

Výpočet šírky základu

Kapacita ložisko je definovaná ako celková hmotnosť delená oblasti podpory. Musíme vyjadriť našu stopu. Bude stanovená ako celkové množstvo delené koeficient odporu, ktorý je, dostaneme:

Video na "výpočet a návrh monolitické hmotnosť / hmotnosť základovej dosky na pružnom podklade"

59100 / 2,5 = 23640 štvorcových centimetrov.

Teraz, na základe znalosti dĺžky nadácie pod domom je možné vypočítať šírku nadácie je:

23640/3000 = 7,88 cm. Táto šírka musí byť základom pre udržanie konštrukcie s týmito parametrami, ale bez prihliadnutia na založenie pod domom.

Zjemnenie šírka nadácie

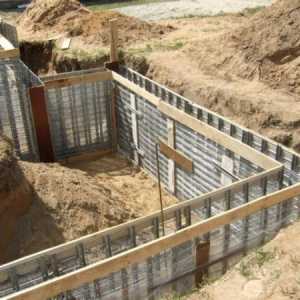

Rám pod pás základ

Teraz nájdeme veľa tohto základu. Hovorí sa, že jeho výška je 1,5 metra, zatiaľ čo objem je ako:

23640 * 150 = 3546000 kubických centimetrov, alebo 35,5 metrov kubických. Zatiaľ čo jeho hmotnosť činí 35,5 * 2500 = 88750 kg.

Teraz sa poďme spočítať, čo by malo byť základom pre dom, aby vydržali váhu, ako sú:

88750 / 2,5 = 35500 štvorcových centimetrov. Ukázalo stopu. Znalosť dĺžku základu, možno vypočítať šírku, ako sú:

35500/3000 = 11,83 cm.

Teraz pridáme k tejto šírke hodnoty 7,88 * 1,5, dostaneme:

11,83 + 1,5 * 7,88 = 23,65 cm, zaokrúhlené na 24 centimetrov.

Teraz vykonávať kontroly na schopnosť pôdy odolávať celú váhu konštrukcie s oblasti podpory. K tomu, počítame hmotnosť základu so širokým spektrom, keď uvážime, že je betón.

Po prvé, nájsť svoj objem, ako je dĺžka násobené šírkou a výškou, dostaneme:

30 * 0,24 * 1,5 = 10,8 kubických metrov.

Poznať priemernú hustotu betónu, čo je 2500 kilogramov na meter kubický, môžete nájsť veľa týchto základoch ako hustota vynásobené objemom, dostaneme:

2500 * 10,8 = 27000 kg.

Potom je potrebné nájsť celkovej hmotnosti celej konštrukcie, ako suma dvoch más, to znamená, že dom bez základov, a nadácie:

59100 + 27000 = 86100 kg.

Teraz je možné určiť, aký veľký tlak je taká hmotnosť na základoch s vypočítanou oblasti pomoci je celková hmotnosť delená oblasti podpory, dostaneme:

86100/72000 = 1,19 kg na štvorcový centimeter. Tu stopa vypočítať šírku základne, vynásobený dĺžkou vyjadrená v centimetroch, ktorá je 24 * 3000 = 72000 štvorcových centimetrov.

Úpravy rozmerov základových

Takže máme tlak 1,19 kilogramov na centimeter štvorce, a pôda je schopná odolávať iba 2,5 kg, potom sa všetky úpravy potrebné. Zistili sme, že optimálna šírku základu.

celkový záver

Výpočet nadácie pod domom - dôležitý úloha, ktorá vyžaduje seriózny prístup

Podľa výsledkov výpočtov, vyšlo najavo, že šírka základu by mala byť rovná 24 cm. ale v skutočnosti to bude stačiť a menej. Pri výpočte šírky potrebnej prísť na 11,83 získanie 7,88 namiesto 7,88 * 1.5. Avšak, keď sme sa dostali o šírke 19,71 cm, a to je menej ako jeden blok strany, ktorá je rovná 20 cm, takže základom je vôbec dobré. Ale v prípade, že steny sú postavené z tehál, a táto šírka bude vyhovovať, je múdre, aby tieto dve čísla, to znamená, že šírka základu, ktorý je nevyhnutný pre stavbu bez prihliadnutia na založenie a šírka nadácie, ktorá je potrebná pre samého počiatku.

Treba tiež poznamenať, že pri výpočte hmotnosti konštrukcie sa nepovažujú vnútorné priečky a rôzne steny, ktoré sú základom pohlavia, a dal aj tlak na základoch, rovnako nebola zohľadnená a hmotnosť nábytku a ľudia žijúci v dome. To je spôsobené tým, že budova, spravidla nie je prísne obdĺžnikový tvar, a má tiež steny vo vnútri budovy. Vnútri týchto stien sú opatrené rôznymi výklenky, ako sú okná a dvere. Takže ak si vziať do úvahy hmotnosť nábytku, musíte odpočítať hmotnosti všetkých výklenky v stenách.

Tiež, keď výpočty sú často výpočet zaťaženia, ktoré vytvára snehovou pokrývkou. Predpokladá sa, že jeden meter štvorcový na tlak vytvorený v 100 kg.

Ďalším bodom, ktorý by nemala byť prehliadaná pri výpočte hmotnosti, to je posilnenie základov. Jeho veľmi často používa v zakladajúcej zariadení akéhokoľvek typu, ktoré vyžadujú zakladanie objem odpočítať od objemu výstuže a vynásobí hustotou železa, ktorý je podstatne vyššiu hustotu betónu.

So všetkými týmito funkciami a po navrhovanej metodiky, vybudovanie základov pod domom výpočtu jeho parametrov sú jednoduché a správne.
