Výpočet zaťaženie na základoch

Výpočet nadácie môžu byť vykonávané na rôzne účely. Príklady základov výpočtu sú uvedené ukázať, ako vypočítať šírku základu, ako vypočítať tlak a tak ďalej.

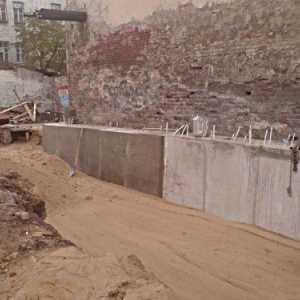

Monolitické základy pás

Každá nadácia má svoj vlastný typ výpočtu, ale sú držané na rovnakej technológii. Ak budeme hovoriť o výpočet na únosnosť, spôsob výpočtu je nasledujúci:

• Nájdenie koeficientu odporu pôdy;
• Nájdenie celkovú hmotnosť konštrukcie;
• Nájdenie tlak vyvíjaný na pozemné stavby;
• Porovnanie tlaku a únosnosti zeminy, a, ak je to nutné, úpravy parametrov základu.

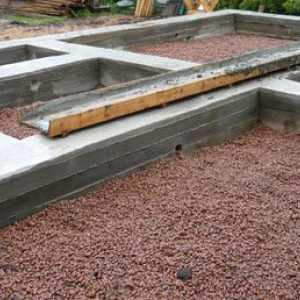

Výpočet základových pásov

Aby bolo možné vypočítať základ pásu, vyžadujú surové dáta, spýtajte sa ich:

• Nech postavené obdĺžniková budova, ktorá nemá žiadne vnútorné steny;
• Dĺžka steny je rovná vyššej 6 m;
• Dĺžka steny rovnajúcu sa 3,5 m;
• stavebná výška je 4 metre.

Okrem toho:

• Funday dopravný pás o šírke 30 cm. Výška nadácie je 1 meter. All monolitický betónový základ;
• Steny uskutočnenej z bloku, ktorý je kladený na rebrá;
• Podlaha bude drevená. Na jeho zariadenie požadované nosníky 13, časť 150 o 150 milimetrov. Obroshotka dosky usporiadané v jednej vrstve. Dosky majú hrúbku 30 mm. Najlepšie je umiestniť preglejkové dosky, ktorých hrúbka je 1 cm;
• Prekrývanie je vyrobený z dreva. Na jeho zariadenie vyžaduje přenášecího úseku 13 150 150 milimetrov. Plášť je vyrobený z rovnakých hornej a dolnej dosky;
• Strecha bridlice, celkom 60 listov 26 kg. Rám je zhotovený z drevených trámov časti 150 až 100 milimetrov a s dĺžkou 4 metre. Celkovo strávil 26 lúče. Opláštenie sa vykonáva prostredníctvom jednej doske. Dosky 2 centimetre. Strechy sedlová.

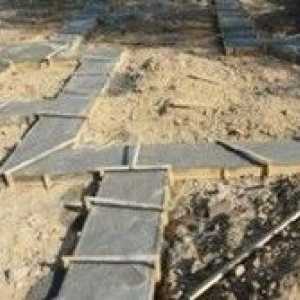

výpočet základu

Základom pre rámec tiež vyžaduje starostlivé kalkuláciu

Po prvé, je nutné určiť typ pôdy. Existuje niekoľko spôsobov, ako určiť typ pôdy na vlastnú päsť.

Avšak, táto metóda neposkytuje presný výsledok, takže nie je nutné vykonávať nezávislú akciu, pretože nepresné údaje - to je nepresné výpočty. Presné údaje môžu byť získané z geologickej služby. Predpokladajme, zistené, že súčiniteľ odporu pôdy je 2.

Potom sme sa pristúpiť k druhej fáze - výpočet hmotnosti budovy. Mimochodom, tento výpočet bude hlavné, tak, aby ho toľko pozornosti.

Najprv sme definovať váhu

K tomu, aby sme definujú rozsah nadácie. Objem obdĺžnikového tvaru je, že dĺžka vynásobený šírky a výšky, potom:

1 * 0,3 * 19 = 5,7 m3. Obrázok 19 ukazuje dĺžku základu, to znamená, že po obvode stien, čo nie je ťažké vypočítať.

Teraz, pretože sa hovorí, že betónový základ, nájsť objem jeho hmotnosť musí byť vynásobí priemerná hustota betónu, tj 2500 kilogramov na meter kubický, dostaneme:

5.7 * 2500 = 14250 kg.

Mnoho prímestskej vývojárov sa bude starať o probléme, a v prípade, že základom domu je postavená z iných stavebných materiálov, ako urobiť svoj výpočet, to znamená, kde získať výkonnosť týchto hustoty materiálov? Nie je to ťažké, hustoty možno nájsť v príručkách na stavebné materiály, ktoré zobrazuje všetky fyzické a technické faktory.

Teraz nájdeme veľa sexu. Hovorí sa, že je vyrobený z trámov a dosiek. Takže v prvom rade nájsť mnoho meškanie, a potom tiaž všetkých dosiek a môžete všetci spoločne, to znamená, že najprv nájsť celkové množstvo dreva a potom celková hmotnosť. Nájdeme váhu sám.

Hmotnostné oneskorenie rovnaký objem vynásobený hustotou dreva, ktorý je vzatý rovná 800 kilogramov na kubický meter, ktorá sa rovná hustote borovice. To znamená, že objem sa vypočíta ako dĺžka násobku šírky a výšky. Prierez trámy je 0,15 * 0,15m. Dĺžka je rovnaká ako šírka domu, ktorý je 3,5 metra, potom:

0,15 * 0,15 * 3,5 * 13 = 1023 objem metroch kubických všetkých oneskorením.

Potom ich hmotnosť je:

1,023 * 800 = 820 kg.

Teraz musíme spočítať hmotnosť prepraviek. Po prvé, pre výpočet objemu dreva, ktorá je rovná ploche povlaku násobené hrúbkou dosky. Pokrytie sa rovná vnútorného priestoru objektu, to znamená, že majú objem:

6 * 3,5 * 0,03 = 0,66 m3.

Potom hmotnosť sa rovná:

0,66 * 800 = 528 kg.

Teraz nájdeme veľa preglejky. Štandardná veľkosť dosky sa rovná 1,5 x 1,5 m. To váži asi 16 kilogramov. Potom môžeme konštatovať, že jeden preglejky list má rozlohu 2,25 štvorcových metrov a váži 16 kg. Ak chcete zistiť celkovú hmotnosť preglejky nájdu koľko listov, aby sa zmestili na celú plochu podlahy:

mólo nadácie

6 * 3,5 / 2,25 = 9,3 list.

Potom ich hmotnosť je:

9,3 * 16 = 150 kg.

Potom celková hmotnosť podlahy sa rovná:

150 + 528 + 820 = 1500 kg.

V ďalšom kroku na určenie hmotnosti stien. Štandardná jednotka má veľkosť:

• Dĺžka 0,6 metra;
• Šírka 0,3 m;
• Výška 0,2 metrov.

Hovorí sa, že blok sa opiera o hranu, tj. Jeho plocha tvoria dve strany, ktoré sa rovnajú 0,6 a 0,3 m. Potom nájsť priestor jednej jednotky:

Video na "výpočet zaťaženia na základoch"

0,6 * 0,3 = 0,18 metrov štvorcových.

Teraz zisťujeme celkovú plochu stien, ako celej dĺžke štyroch stien, to znamená, že obvod vynásobí výška:

19 * 4 = 76 metrov štvorcových.

Teraz vykonávame výpočet potrebného pre tieto steny počet blokov, ako celej ploche stien, deleno druhou mocninou jedného bloku:

76 / 0,18 = 422 jednotky.

Hmotnosť jednej jednotky sa rovná približne 30 kilogramov, zatiaľ čo hmotnosti stien sa rovná:

422 x 30 = 12700 kg. K tomu môžu byť pridané na hmotnosť cementu hmoty, ktorá je umiestnená na bloky. Avšak, nebudeme robiť, takže sa nemusíte odpočítať hmotnosti všetkých výklenkoch, tj dverí a okien, celkovej hmotnosti stien - predpokladáme, že tieto dve hodnoty sú vzájomne odpočítané.

Ďalším krokom potrebné pre výpočet hmotnosti prekrývanie.

Je to rovnako ako v poschodí a skladá sa z nosníkov a opláštenia. V tejto dobe, pre prehľadnosť, na výpočet hmotnosti z celkového objemu. Po prvé, nájdeme množstvo oneskorenia:

 0,15 * 0,15 * 13 = 1023 metrov kubických.

Objem prvej vrstvy dosiek je:

6 * 3,5 * 0,3 = 6,3 m3.

Preto objem dosiek druhej vrstvy je rovnaká. Potom môžeme spočítať celkovú čiastku:

6,3 + 6,3 + 1,023 = 13,623 kubických metrov.

Potom sa celá hmota je prekrytie:

13,623 * 800 = 10898,4, to znamená, že približne 11000 kg.

Ďalej je vypočítať iba strechu hmoty, ktorý pozostáva z rámu a bridlice. Počítame objem dreva, ktoré je potrebné k rámu zariadenia. Hovorí sa, že nosníky 26 použité úsek 150 * 100, a dĺžku 4 m, potom sa ich celkový objem je rovný:

Inštalácia založenia vlastnými rukami

0,15 * 0,1 * 4 * 26 = 1,56 m3.

Teraz vypočítame výšku laty. Najprv je potrebné počítať oblasť pokrytia. To sa rovná námestie tvorené krokiev, ktorá je:

4 * 6 = 24 metrov štvorcových.

Vzhľadom k tomu, strešným štítu, potom tieto dve oblasti, teda celková plocha je 48 metrov štvorcových. Ale pretože plášť sa vykonáva pomocou jednej doske, potom sa na nich bude vzťahovať presne polovicu celej oblasti, teda celkom 24 metrov štvorcových.

Teraz môžeme vypočítať objem dosiek vynaložených na debne:

24 * 0,02 = 0,48 m3.

Potom hmotnosť dreveného rámu je:

(0,48 + 1,56) * 800 = 1632 kg.

Videá na tému "The výpočtu zaťaženia základovej"

Teraz vypočítať hmotnosť bridlice:

60 * 26 = 1560 kg.

Potom celková hmotnosť strechy:

1560 + 1632 = 3192 kg.

Celková hmotnosť konštrukcia je rovná:

14250 + 1500 + 12700 + 11000 = 41292 kg.

Video na "výpočet zaťaženia na základoch"

oblasť podpory

Ďalším krokom by malo byť pre výpočet stopy základu, ako je dĺžka celého pásky, vynásobená šírkou:

1900 * 30 = 57000 štvorcových centimetrov.

merný tlak

Teraz počítame tlak, že dom má na zemi, to znamená, že stanovenie zaťaženia doma. Ak to chcete urobiť, musíte zdieľať mnoho domov na stope:

41292/57000 = 0,72.

To sa ukázalo tlak na štvorcový centimeter pôdy. Podľa stavu únosnosti pôdy je rovné 2, ktorý je z veľkej časti väčšie ako 0,72. To znamená, že základom nevyžaduje žiadne ďalšie úpravy. To je taký základ môžu byť použité výhradne pre výstavbu tohto domu, a bude odolávať očakávané zaťaženie.

Príklady výpočtu stĺpcových základov nelíši od výpočtu základových pásov, len konštatovanie celkovú plochu podpory. Bude to pre jeden stĺpec, a potom vynásobí počtom stolbov.Pravda, stĺpovitý základy zaťaženie na zemi je oveľa väčšia ako pásky základného zaťaženia, z toho prostého dôvodu, že plocha je menšia piliera.

Vzťah nákladov a takých prvkov domoch, ako nadácie, je priamo úmerná. Čím vyššia je zaťaženie, tým viac základom.
