Ako vyrobiť solárny ohrievač vody s rukami nad hlavou

Solárny ohrievač vody (bojler, kolektor) - je nevyhnutným nástrojom v domovskej krajine a ekonomiku. Solárny ohrievač vody vhodný dizajn a veľkosť môže poskytnúť horúca voda rodinu niekoľko ľudí. Ak je vaša chata nemá plyn a elektrinu a ohrev vody je nejaká zložitosť, môžete solárny ohrievač vody s rukami, ktorého výkon je dostatočný pre sprchovanie a umývanie riadu.

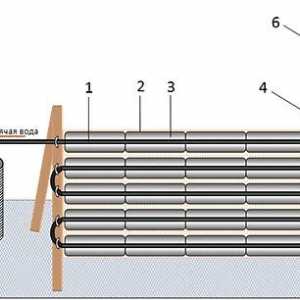

Schéma zapojenia solárneho kolektora.

Aby sa dosiahlo maximálny účinok, a zväčšujú plochu absorpcie slnečného žiarenia na teplo, nosiť zvláštne vložky vyrobené z tepelne vodivého materiálu, maľované s žiaruvzdornou farbou v čiernej farbe. Tieto vložky tesne priliehajúce k výmenníku tepla, a zaberajú celý plochy kanálu. Top box je pokrytá sklom a utesniť. Tesniace vystavenú vstup a výstup výmenníka tepla.

Videá na tému "solárny kolektor s vlastnými rukami - jednoduchý spôsob, ako"

Príprava materiálov pre

Solárny ohrievač vody pracuje na nasledujúcom princípe: slnečné lúče prechádzajú sklom, po páde na absorbéra, zahrejte ju. Vzhľadom k veľmi vysokej vodivosti materiálu tepelnú tepelná energia sa prenáša z rúrok výmenníka tepla dosky, a potom vodu, ktorá cirkuluje cez to.

Proces vytvárania solárny ohrievač vody s rukami nad hlavou sa skladá z niekoľkých etáp. Po prvé, je potrebné si pripraviť nástroje a materiály, ktoré vám pomôžu, aby sa solárny kotol:

Schéma vzduchu solárny kolektor.

• z minerálnej vlny;
• drevo;
• trubice 20;
• sklo;
• štvorcová rúrka 20;
• profil;
• area;
• tesnenie pre skla;
• plechy;
• nádrže;
• armatúry;
• Matt žiaruvzdorný lak v čiernej farbe;
• potrubie s dobrou tepelnou vodivosťou na výrobu cievky;
• potrubia pre prívod vody;
• vodovzdorná preglejka list;
• Izolácia potrubia;
• skrutky;
• zástrčky;
• vŕtačka;
• zváračka.

Domáce solárny ohrievač vody môže mať svoje vlastné a úspešne používa v miernom klimatickom pásme.

Tak napríklad, pre väčšinu krajín SNŠ, solárny ohrev vody, ktorá bola vytvorená s vlastnými rukami, že má účinnosť až 55%, čo je pomerne vysoká (profesionálny solárny ohrievač vody má účinnosť 70-80%). Výsledná kapacita by malo stačiť k ohrievanie vody pre bazény, sprchy, umývanie riadu a iných technických potrieb. A ak vo vašej oblasti nie je žiadny plyn alebo elektrinu, zatiaľ čo solárny ohrievač vody, čo je možné vykonať ručne, bude dvojnásobne ideálnym riešením.

Výroba výmenníkov tepla pre solárny ohrev vody s rukami

Schéma geleoustanovki ohrev vody.

Videá na tému "Air solárny kolektor s jeho vlastných rúk"

Tepelný výmenník je srdce každého solárny ohrev vody pre váš domov. Cirkuluje v tepelnom výmenníku a teplonosnou tekutinou. Zvyčajne sa jedná o zariadenie sa skladá z dvoch výstupov: vstup studenej vody a pre výstup ohriatej kvapaliny.

Ruky môžu byť vyrobené z výmenníkov tepla 2 prevedenia: a serpentín alebo v mriežke. Hlavným materiálom výmenníka tepla - trúbka. Pre výrobu cievky 1 by mali byť použité pre celú dĺžku rúrky tepelného výmenníka. Pri vytvorení mreža stačí použiť niekoľko dĺžok rúrkou vhodnej dĺžky, však bude musieť kúpiť ďalšie armatúry.

Napríklad, pri výrobe kolektora svojich rúk s 7 zvislých trubiek a 14 rúrky o malé dĺžky potrebné pre montáž vodorovných rúrok. U zlúčenín sa musí pripraviť a dva T-kusy 12 zasúvanie, ktoré majú byť použité pre pripojenie bezodrazové uhly.

Hlavným argumentom pre výber 1 zo 2 dostupných možností je materiál, z ktorého je vyrobený, pretože nie všetky materiály môžu byť ohnuté do špirály s rukami bez použitia prídavných zariadení. Pri voľbe materiálu potrebného spoliehať na dve hlavné kritériá: tepelnú vodivosť materiálu a jeho cenu. Takže, čím vyššia je tepelná vodivosť materiálu, tým viac horúcej vody sa môžete dostať. Najvyššia tepelná vodivosť, ak vezmeme do úvahy materiály, ktoré môžete pracovať vlastnými rukami, v medených rúrok (384 W / m * C). Pre porovnanie, polypropylén rúrka môže pochváliť tepelnej vodivosti iba 0,23 W / m * C, a viacvrstvové potrubie 2 krát väčšie, - 0,43. Zosieťovaný polyetylén môže trvať 0,32 W / m * C.

Zhotovenie tlmiče pre zberateľov s vlastnými rukami

Tlmič na doske zariadenia.

Videá na tému "solárny kolektor s vlastnými rukami. Praxou. Užitočné informácie. // Oleg Karpov"

Hlavné konštrukčný prvok, bez ktorého by solárny ohrievač vody jednoducho nebude fungovať, je tepelný výmenník. Slnečné lúče dopadajú na neho a umiestnenou vnútri ohrievanej vody. Problémom však je, že výmenník tepla je iba malá časť plochy solárneho ohrievača.

Napríklad ste vytvorili slnečné kotly plochu 1 m² To nastaviť sieť, ktorá sa skladá zo zvislej rúrky 7 a dvoch vodorovných trubiek 90 cm a 100 cm, v uvedenom poradí. Priemer rúrky používané je 12 mm. Tým, jednoduché výpočty, že sa dosiahne celkovej ploche výmenníka tepla do styku s Slnko, ktoré je v tomto prípade 0,1 m² Z toho vyplýva záver, že tepelný výmenník sa len 10% z celkovej plochy kolektora. V dôsledku toho, 90% slnečných lúčov na mrežu z výmenníka tepla nepatrí. Pre zvýšenie plochu, na ktorú slnečné lúče padajú na rúrok výmenníka tepla sú pripojené špeciálne dosky. Sú to oni, ktorí budú pôsobiť ako tlmič.

Absorbér doska je vyrobená z tenkého kovu, ktoré sú spojené s rúrkami tepelného výmenníka. Tieto dosky zachytenie slnečnej energie a previesť ju na teplo. Ďalej, toto teplo sa prenáša do výmenníka tepla a tekutinou obiehajúce vnútri.

Absorbér funkcia môže sám vykonávať tepelný výmenník meď, ale oblasť dopadu slnečných lúčov je malý, a doštičky môže významne zväčšiť plochu na slnku a zvýšiť účinnosť celého zariadenia. Dosky musia byť vyrobené tak, aby pokryli celú plochu solárneho ohrievača.

Výroba boxov pre kotly s rukami

Avšak, solárny ohrievač vody - to nie je len absorbér. Inštalácia teplo, je potrebné ešte ponechať, po zahriatí vykurovacieho média sa vykonáva nielen zahrievaním na priamom slnečnom svetle, ale aj takzvaný skleníkový efekt. Rám solárny ohrev vody je obvykle vyrobená z hliníka alebo polien. Výška rámu musí byť menšia ako 7 cm. Dno zásobníka je vyrobená z vodovzdornej preglejky. Ako vykurovacie teleso môže byť použitý polystyrén alebo minerálna hrúbku 10 mm vlny.

Postaviť solárny ohrievač vody

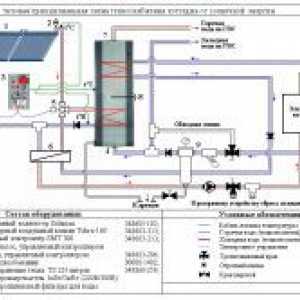

Schéma solárnych kolektorov integrované do vykurovacieho systému.

Podľa veľkosti tepelného výmenníka je vyrobená z preglejky substrátu, na ktorý je pripojený na tepelný výmenník a absorbér. Po prvé, je tepelný výmenník pripojený k substrátu. Potom pomocou špeciálnej lepiacou páskou nábytku namontovať tlmiče. Všimnite si, že doska musí pevne priliehať k telu, ako je to možné do výmenníka tepla.

Pre dosiahnutie čo najlepšieho efektu, ktorú chcete použiť tepelnej pasty. Tenká vrstva teplovodivá pasta prejdením cez mriežky a stlačte absorbér. Všimnite si, že tepelná vodivosť pasty je nižšia než tepelná vodivosť dosiahnutá priamym kontaktom.

Výmenník tepla je uložený na substráte, a potom začne montáž tlmiča. Mriežka zmluvu s preglejky svorkami. Tým bude zabezpečené jeho bezpečné uchytenie. Hliníkové plechy sú potiahnuté na vnútornej strane silikónom, ktorý povedie k zlepšeniu prenosu tepla a zabránenie galvanické korózii.

Za to, že absorbér je natretá matnou čiernou farbou pre zvýšenie efektu. Po vysušení sa štruktúrou podľa rámu a potiahnutého izolačným polykarbonátu alebo skla.

Videá na tému "Slnečné ohrievače vody RUKAMI.SOLAR VLASTNÉ OHRIEVAČE rúk"

Solárny ohrievač vody zo starej chladničky

Solárny ohrievač vody, môžete si vytvoriť svoj vlastný rúk, a zo starej chladničky. Na zadnej časti chladničky demontovať cievky.

Pre nosníky rámu môžu byť použité, a ako základ pre domáce solárny ohrev vody - starého koberca alebo gumovou rohožou. Demontovať staré okenný rám a vyzdvihnúť vhodnú veľkosť skla (najvýhodnejšie od 3-4 mm).
Vyrobené z drevených lamiel rámu (záhlavie rámca) v závislosti na veľkosti cievky. V ráme sú otvory pre výstup chladiacej potrubia.

Ak chcete zabezpečiť priestorovú tuhosť rámu kolektora a ďalšie lišty sa používa pre montáž tesnenia. Ochrana solárneho kolektora kotla nádoby prenikaniu chladného vzduchu, poskytovaného tesniace všetky spoje. K tomu, fit obyčajnú lepiace pásky, pomocou ktorej sú všetky trhliny sú uzavreté.

Videá na tému "solárny kolektor s vlastnými rukami. To neslozhno.Materialy k dispozícii. Na základe mnohých"

Ďalej, pomocou bežného plastového potrubia, chladiace kvapaliny (vody), sa dodáva priamo do cievky. Priemer potrubia pomocou cievky chladničky bude príliš malá, čo má vplyv na účinnosť ohrievače vody, ale vzhľadom k nízkej prácnosť a náklady na výrobu takého vykurovacieho systému, zlepšenie kapacita závodu je to možné, keď urobíte a nainštalovať niektoré z týchto nádrží.

Cievka je pripevnená v určitej vzdialenosti od fólie. Môžu byť použité pre upevnenie prídavného zariadenia zo starého chladničky.

Solárny ohrievač vody zo starej chladničky takmer pripravený. Posledná fáza jeho výroby bude montáž, upevnenie a utesnenie sklenenej (ochranný povrch) kolektora. Upevniť iba jednu lepiacu pásku nestačí, pretože v vykurovacom adhézie je výrazne znížená. Preto použiť samoreznými skrutkami alebo svorky.
