Ohrievanie vlastných rúk

Myšlienka inštalácia vykurovanie vlastných rúk implementovaná navrhovania. K dnešnému dňu sa činnosť rôznych typov vykurovanie sú používané: termálne a infračervené, kúrenie a pary, ale najobľúbenejší stále zostáva plynové vykurovanie. Vykonávam montáže potrubia, radiátory a kotly môžu vykonávať nezávisle na sebe, ale projekt musí byť istý odborník. Vďaka projektu, dostanete jasný návod na inštaláciu, a to správny výber priemerov potrubia, uhly sklonu, množstvo, umiestnenie inštalácie ohrievače, pripojenie kotla režimu umožňujúceho danej miestnosti.

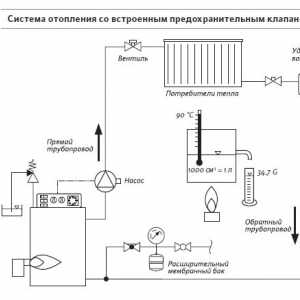

Schéma vykurovacej vody systému.

Výber a montáž polypropylénových rúrok

nástroje:

• kliešte (kliešte);
• ruleta;
• level;
• kľúče;
• kľúče s kľúčom;
• Skrutkovač: rovinné a v tvare kríža;
• zvárací stroj pre propylénu potrubí;
• punč;
• plynový horák;
• rezačka;
• Fréza (šmykové) pre viacvrstvové rúrky.

Zariadenie polypropylénové trubice.

Po dokončení všetkých prípravných chvíle môžete začať riadiť inštalácii potrubia. Na dnešnom stavebnom trhu existuje celá plejáda trubiek, ale vo väčšine optimálnu rovnováhu medzi cenou a kvalitou odborníci sa domnievajú, polypropylénových rúrok. Ich montáž môžu vykonávať nezávisle a nevyžaduje drahé špeciálne náradie.

Polypropylén nepodlieha korózii, čo má pozitívny vplyv na životnosť. Na vnútorných plochách rúrok na akumuláciu solí. S vysokou pružnosťou, ktoré zachovávajú mechanickú pevnosť a môže byť použitý s významnými teplotách a tlakoch.

Pri výbere parametrov potrubia je potrebné vziať do úvahy o budúcnosti systému a technické podmienky, ktoré Jedná sa o druh materiálu.

Pre vykurovanie v byte alebo domáce použitie značky rúrky PN 20 a PN 25. pracujú v systémoch s hydraulickej kvapaliny pri teplote 90 ° C a tlaku nepresahujúcom 20 a 25 MPa. Získané potrubie musí mať plochý kruhový tvar a značenie jednotný materiál.

Videá na tému "Tvorba khalyavnykh vykurovanie vlastných rúk! - lacná energia generátor"

Zlúčenina polypropylénové skúmavky.

Zložené polypropylénové rúrky s rukami sa vykonáva difúzny zváranie pomocou špeciálnej spájky. Zahrieva na teplotu 260 ° C počas pájecí prvky tvoria jednodielnou homogénnu zlúčeninu, ktorá je odlišná tesnosť a odolnosť.

Plug spájkovanie do elektrickej siete, a čakať na zahriatie na požadovanú teplotu, ako je upozorní signálne svetlo. Rez predlisok rúrku na požadovaný rozmer pomocou špeciálnych nožníc. Vykonávať ťahanie potrubia pripojiteľný z okrajov fólie pomocou ostrého noža alebo holiaci strojček. Sálavá rúrka a montáž na zodpovedajúce trysky a nasať potrebnej doby ohrevu, ktoré závisí od priemeru rúrky. Každý z nich je vybavený spájkovacia hodnôt železa príslušnej tabuľky. Spojenie vykurovacích častí, nie šikmo na križovatke. Namočte je v tejto polohe, bez rotácie a nepokojom.

Pripojenie vykurovacieho zariadenia pomocou zariadenia s rýchlym uvoľňovaním - amerických, ktorý je kladený na koncovej časti potrubia. Aby sa zabránilo rôzne druhy deformácie trubky musí byť upevnený k stene a upevňovacie krok inštalácie nesmie byť väčšia ako 60-70 cm.

inštalácia radiátorov

Pripojenie vykurovacích telies Scheme (batérie) vykurovanie.

Pre montáž chladiča sa vaše ruky potrebujú radiátory, sada 4 čiapky, sviečky, držiakov a hmoždiniek, Majewski žeriavu.

Konzoly môžu byť použité, ak je inštalácia vykurovacieho systému vykonáva na tehly alebo betónových stien, ktoré majú dostatočnú pevnosť pre vŕtanie a montážnych kolíkov. Ak je inštalácia vykonáva na materiáli, ktorý nemá dostatočnú pevnosť (drevotrieskových dosiek, sadrokartónu), použiť špeciálne držiaky.

Dve sady zátok v chladiči a komunikujúce cez ne a spájajú prívodnú rúrku reverznej. Jedna rúrka je tlmený, a druhý odvzdušňovaciu skrutku sa zaskrutkuje. Inštalácia systému potrubia odpaliska nasledujúce priemer: ako súčet hlavného potrubia - 25 mm, kliknutím na chladiči, a obtokový rúrku - 20 mm. Každý radiátor zahŕňa použitie dvoch z odpaliska. Tiež je potrebné dve polypropylénové chladiča ventil.

Inštalácia radiátora začína označenie miest na stene, kde bude umiestnený. Prostredníctvom značkovacie strmene upevňovacie body, je nutné použiť úroveň. Tiež si všimnite, že držiaky musia byť upevnené tak, aby boli umiestnené medzi sekciách radiátorov.

Príklady inštalácie radiátorov.

Po aplikácii značenia steny vrtáka v stene zodpovedajúceho priemeru diery, ktorá by mala zodpovedať hmoždiniek priemerov dodávaný s radiátorom. V otvoru, vložiť hmoždinku a skrutku držiak sám.

Pred inštaláciou radiátory vykonávať svoju zostavu. Z žeriavu chladič odšraubujte kus so závitom pre navíjanie niti navíjanie, úloha, ktorá môže niesť kabele so špeciálnou pastou "Unipak", ktorý sa používa pri vysokých teplotách. Môžete tiež použiť kúdeľ farbou alebo FUM páskou. A ďalšie podrobnosti s vinutím snímka spojovacie matice z kohútika a zaskrutkovať do uzáveru chladiča. Podobne ako v iných konektor skrutkovým uzáverom a krvácať skrutku. Na chladič čiapky nastavení štandardnej podložky alebo navíjanie závesu.

Ďalej utiahnite zátku v chladiči, vzhľadom k tomu, že oba konektory sú ľavý závit, a dva - právo. Union žeriav matica radiátor má kruhové tesnenie, takže preroll to nie je nutné. O-krúžok sa zmestili do skosenia, ktorý je na kohútiku závitom, takže pevnosť spojenia zisky. Po zaskrutkovanie zátky do chladiča možno vykonávať skrutkovanie ventily kúrenia chladiča.

Spájky potrubia-rezne na jednej strane k podložke a druhý k kohútik montáž chladiča. Venovať osobitnú pozornosť dĺžke potrubných kmeňov, ktoré by malo vziať do úvahy vzdialenosť od podlahy a že rúrka prechádza do vnútorný priemer spojovacích častí. Nesúci dávky s rukami, držať tee smere sa zhoduje so smerom k ventilu radiátora. Skrutka ventily radiátorov priamo do chladiča, za účelom zistenia, vzdialenosť od obvodovej časti prívodnej trubice. Potom pripevnite chladič na konzolách a uistite sa, že je vo vodorovnej polohe.

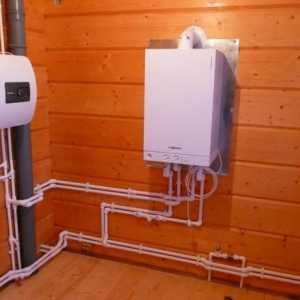

Montáž plynového kotla

Najbežnejším je inštalácia vykurovacieho závesný plynový kotol. Umiestnenie kotla je daná projektom, okrem toho vzdialenosť od steny a okno uvedené v technickej dokumentácii ku kotlu.

Schéma montáže plynový kotol.

Pre inštaláciu systému s ich vlastných rúk budete potrebovať:

• ceruzka;
• elektrická vŕtačka;
• skrutkovač;
• level budovy;
• sada kľúčov;
• stavebné náradie pre betónové mazaniny (pri inštalácii podlahy kotla).

Pripevniť k stene baru, ktorý bude slúžiť ako základ pre kotly, to vyvŕtať dieru do steny a zaistite ho s kotvami. Po montáži sa stenový prvok môže byť pripojený ku komínu vykurovacieho systému pomocou vlnitej rúrky.

Upevnenie rúrky s rukami držanie spájkovacie polypropylénové spojok, ktoré sú vybavené závitom spojovacie maticou na jednej strane a spájkované k rúrke - na strane druhej. Všetky plynové nástenné s dvoma kotly majú päť výstupov, jednookruhový - tri. Všimnite si, že pripojenie plynového potrubia do kotla nemožno vykonať vlastnými rukami a odniesol plyn, servisných technikov.

Spustenie vykurovacieho systému

montáž konštrukcia domu pre vykurovací systém.

Pred začatím vykurovacieho systému vykonáva jeho lisovania. Tento postup sa môže uskutočniť pomocou vzduchu alebo vody, v závislosti na ročnom období. Ak je spustenie vykonáva v zime, je voľba vykonaná v prospech vzduchu ako voda v prípade zlyhania systému môže dôjsť k zamrznutiu.

K lisovanie vlastných rúk, pripojte kompresor nikde v systéme, čerpadlo vzduch a sledovať tlak na tlakomeru. Namiesto spojenia sa môže stať vypúšťací ventil vykurovacej vody, akýkoľvek chladiča, pre ktoré odstráňte odvzdušňovaciu skrutku a skrutku na jeho miesto adaptér pripojenie hadice kompresora. Je nutné kontrolovať tlak, že vyššie prevádzkové sadzby o 2-3 krát.

Akonáhle sa dostanete dôveru, že sú v systéme nedochádza k únikom a je schopná udržať tlak, naplňte ju vodou alebo iným chladivom a zapnúť kotol kúrenie nie viac ako 40 ° C značku. Zostáva zabezpečiť, že voda je držaná a rovnomerne ohreje radiátory, v rovnakom štádiu môže byť odobratá krv z vykurovacích telies.
