Inštalácia rozmrazovacích systémov pre strechy

Vytvorený pri teplote rozdiely proti mrazu zvyšuje mechanické zaťaženie na strešnej časti a držiakov, čo vedie k ich poškodeniu a znižuje životnosť. S ľadom odkvapov a kanalizácie blokovať odtok vody zo strechy v priebehu topenia, dôsledky toho je zničenie v horných poschodiach domov a presakujúcej strechy. Kábel kúrenie strechy sa používa na boj proti námraze. Výhodou tejto metódy je spoľahlivú ochranu pred poškodením ľadom strechy žiadna tvorba cencúle a prst snehové masy striech, ochrana osôb a objektov, žiadnu údržbu.

Videá na tému "Anti-námraze systém DEVI, inštalácia, opisanie.avi"

Kábel domáci systém vykurovania.

Inštalácia a strešné tepelnej techniky styling je jednoduchý: nahrávka položené na strechy vykurovacieho kábla pozdĺž údolia a žľabov.

Topenie snehu a odkvapkávanie na zem cez drenážny systém pod vplyvom tepla z kábla. Rozmrazovací strešného systému pracuje v teplotnom rozmedzí od -10 do 5 °, pretože mráz nie je vytvorená na strechách pri nižších teplotách.

vykurovací kábel aplikovať na streche inžinierskych oblastiach, ako sú:

• odkvapy;
• zrážková voda odpadové potrubie;
• odkvapy;
• vypúšťací lievik a oblasti okolo nich;
• drenážne a odvodňovacie žľaby;
• údolí - tupý rad strešných plôch.

vykurovací kábel strešný systém

vykurovací kábel zariadenia.

Vykurovací kábel je viacvrstvový prvok vo svojej strednej časti sa nachádza kovové jadro, ktoré je potiahnutá izolačným a uzemňovacím plášťom z materiálu, ktorý má vysokú úroveň elektrickej vodivosti. Najjednoduchšie a skladajú sa z single-core káble sú považované za rezistívny modelu, plus skutočnosť, že majú primeranú cenovú politiku. Oba konce vodiče pripojené na zdroj energie a energetické straty pri odpore sa zahrieva - že odporový vzor štruktúry. Toto zariadenie má niektoré nevýhody, predovšetkým nevyhnutný loopback kábel pre pripojenie k sieti. Ak sa v konkrétnom segmente vykurovacieho kábla je poškodený, celý systém prestane pracovať. To možno korigovať pomocou dvojžilového kábla, kde sú dve vodivé drôty, ktoré majú byť pripojená na prúd a pripojenú na opačnom konci od zásuvky. Tak je možné pripojiť jeden koniec mechanizmu.

Princíp fungovania strešného vykurovacieho kábla.

Sekčný alebo zonálne káble nemajú nedostatok odporových modelov. Medzi dvoma vodičmi sú krátke vodiče v izolačnej vrstve, ktoré prispievajú do vykurovacieho systému, inými slovami, tvorené radom vykurovacích prvkov, ktoré sú spojené paralelne. Výhodou tohto systému je, že aj pri výpadku jedného segmentu ostatných naďalej úspešne plniť svoje úlohy. Preto, vzhľadom k zonálne systému, tieto káble môžu byť rez podľa dĺžky požadovanej časti. Cenové rozpätie tohto systému je podobný ako u predchádzajúceho modelu. Odmrazovací samoregulačný strešný systém je považovaný za najpopulárnejší a moderné. Tieto káble majú dva kovové vodiče, ktoré sú usporiadané v polovodivej polymérnej grafitovej matrice. Iba posledný prvok umožňuje vykurovanie tohto typu štruktúry, a pevnosť tepelne priamo ovplyvňuje teplotu ktoréhokoľvek z odvetví kábla. Hlavnou výhodou tohto systému je nízka pravdepodobnosť prehriatia, nevýhodou je len cena tohto systému, ktorý je úplne oprávnené pri použití uvážlivo.

Systémové komponenty, materiály a pomôcky

Prvky systému vykurovacieho kábla strechy.

Strešný vykurovací kábel systém zahŕňa nasledujúce prvky:

• Kábel, ktorý produkuje vykurovanie strechy;
• napájacie káble;
• box pre pripojenie káblov k vykurovaciemu siete;
• termostat;
• snímač teploty;
• meltwater senzor;
• Zrážanie senzor;
• magnetickým pohonom;
• Automatické ističa;
• Súčasťou skrinky štart regulačnej techniky.

Inštalácia vykurovacích systémov a strechy sa vykonáva pomocou náradia a materiálov:

• kliešte;
• Sada skrutkovačov;
• Stavebné nožnice;
• elektrická vŕtačka;
• spájkovačka;
• skrutky a klince požadovanej veľkosti;
• kovové spony;
• montážne konzoly kábel;
• Špeciálne rozťahovanie;
• káble;
• metalloskotch a izolačná páska;
• špeciálne lepidlo;
• Hermetické zmršťovacie objímka;
• klipy a sponky.

rozmrazovací systém je prevádzkovaný v plne automatickom a poloautomatickom režime. Najjednoduchšie prevedenie je konvenčné poloautomatický termostat, ktorý zahŕňa zahrievanie strechu pri teplote, ktorá je dostatočná pre tvorbu cencúle. Pre viac "vyspelých" kontrolná mini-meteorologických staníc sa používajú, ktorý je upravený s ohľadom na klimatické charakteristiky regiónu. Tento systém funguje iba v prípade potreby, a nič nebude fungovať. Tretia stanica Mini Kit obsahuje senzory zrážky a teploty vzduchu. Systém môže byť doplnený štrku s časovým relé, k zníženiu zapínacieho prúdu na kábli, môže súprava tiež zahŕňať rušiace zariadenie, ktoré pri poškodení alebo vodivé vykurovacie káble ukončenie dodávky energie.

Montáž káblových systémov a vykurovania

Anti-námraze systém na strechu je oveľa jednoduchšie inštaláciu v teplejších mesiacoch, inštalácia všetkých prvkov uvedených a vypočítaných v predstihu, budú prispôsobené podľa potreby. Na samom začiatku procesu cementu sa vyčistí od nečistôt a lístia, po ktorom sa kovové spony v intervaloch 25-40 cm sú nastavené každú časť kábla. V týchto miestach, kábel je navinutá izolačnou páskou vrstvou 2-3. S pomocou špeciálnych konzol kábla je pripojený k stenám zákopov. Osobitná pozornosť je v kábli, ktorým sa do vykurovacej zóny by mali byť ku koncom káblov a izolovať je pevne zmršťovacie rukávy.

inštalačný kábel režim kúrenia na streche.

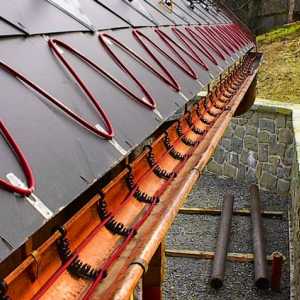

Odmrazovací kábel je inštalovaný v šachte, lieviky, dažďovú vodu potrubia a okolité strešnej plochy, na údolie strechy a odkvapu strechy hrany (po kvapkách). Na stránkach, ktoré sú priľahlé k podkrovných okien, Attica, lampy a vodným lúčom okná parapet, takisto inštalované káble sú zodpovedné za vykurovanie. Je inštalácia strechy vykurovacieho systému, je potrebné starostlivo sledovať, aby nedošlo k poškodeniu strechy sám, a pokúsiť sa položiť vykurovacie telesá tak, aby to nebolo nápadné. Pre diskrétne a bezpečné upevnenie používa celý rad montážnych doplnkov: svorky, lepidlá, špeciálne rozšírenie, laná, a dokonca metalloskotchi spájkovanie. S pomocou týchto trikov inštalácie vykurovacieho systému strechy je povolené na akomkoľvek povrchu.

Ak zvolíte základnej polohy, fázy inštalácie systému pre strechu vyzerá takto:

• montáž káblov v relatívnych rozmerov profilu strešnej;
• zväzovanie do zväzkov káblov so špeciálnymi svorkami;
• Kladenie káblov v špeciálnych zásobníkoch;
• zníženie poschodí nachádzajúcich sa v potrubí;
• pokladacie rúrky na okraji strechy ( "hadovité");
• posilnenie potrubia nity, spony, pásky;
• Inštalácia systému a je zodpovedný za vykurovanie káblové žľaby;
• kabeláž a inštalácia distribučnej siete;
• nainštalovať kabinet hardvér;
• Pripojenie k elektrickej sieti.

Video na "streche série INŠTALÁCIA šindle RUFLEX 2 Series"

Dokončenie inštalácie, je nutné vykonať uvedenie do prevádzky: všetky káblové systémy pre meranie odporu, meranie odporu v žilách kábla, pripojenie k uzemnenie a skontrolujte vypínacie prevádzku. Je nutné skontrolovať, "nulová fáza" a automatické riadenie, potom systém môže bežať.

Žľaby, kanalizácie, vypúšťací lievik

Vo väčšine prípadov, mráz hromadí v odkvapoch a žľabov, tak priechod pre odvod vody musí byť v teple. V prípade, že šírka žľabu je 15 cm alebo menej, potom to bude stačiť, aby ležali jeden kábel v vykurovacom vedenie a predĺžiť do vypúšťacieho lievika 30 cm. Široké priekopy musieť položiť dva káble položené paralelne, aby sa zabránilo vytvoreniu tunela ľadu a snehu, a potom vykurovacie kábel musí byť obdobne zasunuté do vypúšťacieho lievika. Ak je mráz vytvorený vo vypúšťacej lieviku, sa možnosť vstupu do taveniny vodu zo strechy byť uzatvorený.

Aby sa tomu zabránilo, vykurovací kábel je položený na stenách lievika strechy v dvoch radoch - pre spôsob, ako z veľkého množstva uvoľnenej vody, a v jednom rade - pre malé množstvo vody. Pri použití jedno vlákno vykurovacieho kábla sa blokovaný koniec je opatrený závitom smerom nahor o 30 cm a väzobný člen pripojený. Pomocou vykurovacieho kábla dvojakého typu, spodná časť lievika je zabalený v slučke. Správna montáž strešného vykurovacieho systému je schopná zabrániť škodám na majetku a zranenia spôsobené padajúcimi cencúle. Moderné vykurovacie systémy a inštalácie vykurovacích káblov pre strechy sú spoľahlivé a bezpečné Systém inštalácie technológia je pomerne jednoduchý. vykurovací kábel je široko a úspešne používa na zabránenie námrazy striech.
