Uzly pre pripojenie vykurovacích telies so spodným pripojením

dolný spojovací zostava (tiež nazývané "binokulárne", "v tvare písmena H ventil") telesa je pre pripojenie týchto vykurovacích prvkov (najmä ocele typ modulu), v ktorom sú montážne kovanie usporiadané zdola. Štrukturálne, že obsahuje dva guľové ventily umiestnenými v jednom priestore, ktorý umožňuje pripojenie k chladiču a je pripojený priamo k potrubie z rôznych materiálov.

Kreslenie oceľový radiátor.

pre montáž radiátor s pripojením zospodu potrebe:

• nižšia spojenie uzol;
• Termostatická hlavica, inštalovaný v prípade potreby;
• Adaptér pre pripojenie so zostavou vedenia.

Použitie takýchto modulov môžu byť navrhnuté s jedným alebo dvoma potrubné systémy vykurovania uvedenej pod zemou alebo v technicky výklenkoch stien.

Štandardná vzdialenosť medzi osami vstupného a výstupného škrtiaceho chladiča je 50 mm. Pre výrobu skrine nižšia spojovacích uzlov mosadz, bronz, a na tesniacich prvkov - etylén-propylén, akrylové, butadiénu a styrénu.

Výhody použitia spodných spojovacích uzlov

Ak je to nutné, vymeňte chladič a technické služby môžu byť ľahko a rýchlo, ako demontovať bez vypúšťania celého vykurovacieho systému a pripojiť.

Obvod inštalácie vykurovacieho systému.

Používa sa na vypnutie regulačné ventily uzatváracie, vstavané alebo externé uzly spojenia. Vypúšťanie oddelené ohrievacie zariadenia sa vykonáva pomocou špeciálneho vypúšťacieho kohúta.

Ďalšou dôležitou výhodou Pripojenie vykurovacieho telesa zo spodu je vynikajúci estetiku, pretože všetky prívodné potrubia línie sú takmer neviditeľné a nie odvádzať pozornosť. Vďaka tomu je možné uviesť do praxe jedinečné konštrukčné riešenie v takých odrôd vnútorného usporiadania, ako minimalizmus.

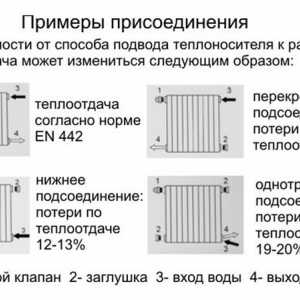

Druhy dolnej uzly spojenia

Moderné výrobné závody produkujú tri typy spojovacích prvkov:

• pre jednotlivé miestnosti vykurovacie systémy;
• pre dvojrúrkové priestor vykurovacie systémy;
• kombinovať.

Keď jedno potrubie vykurovanie vykurovacie zariadenia sú vzájomne spojené do série. V tomto prípade je teplota chladiacej kvapaliny sa znižuje v pomere k jeho posunutiu skrz systém, čo má za následok významný rozdiel v prenose tepla z počiatočnej a konečnej radiátory. Pre zladenie ich stupeň ohrevu, je použitá teplotná kompenzácia. To sa vykonáva pomocou vstavaného obtokom, cez ktorý, bez upadli do vykurovacieho zariadenia, prechádza polovicu chladiacu kvapalinu.

Pri dvojrúrkové vykurovacie radiátory pripojený paralelne spolu navzájom. V tomto prípade je chladiaca kvapalina dáva rovnaké množstvo tepla každého ohrievača, takže vykonať kompenzáciu teploty vo vykurovacích systémoch s jedným potrubia nie je nutné. To znamená, že dolný pripojovací modul konštrukcie pre potrubné systémy je jednoduché a spoľahlivé.

Kombinovaná spodná spojovacie styčník umožňuje vytvoriť jedno aj vykurovací systém dvojrúrový. Pri tomto prevedení sa predpokladá, obtokový ventil, ktorý sa vykonáva otáčaním nastaviteľných hodnôt toku chladiva minuyuschego vykurovacie teleso, a preto spínacie operácie.

Podľa typu prevedenia zariadenia pre pripojenie v dolnej časti vykurovacieho telesa sú rovné a uhlové. Direct je určený pre pripojenie k horizontálnym ohrievača vykurovacích systémov, položené v podlahe (technická metro) a roh - na položená výklenky. V tomto prípade, niektoré návrhy majú sídlo na termálne hlavy a potrebné ventil pre jeho prevádzku.

Rysy uplatnenie nižšej spojovacích uzlov

Aby sa dosiahlo možnosti nastavenia (vyváženie) ohrievač použiť uzatváracie ventily kontroly, čiastočne alebo úplne prekrývajú. Stanovenie prekrytie hodnoty sa vykonáva v súlade s výpočtov. Zariadenie, ktoré majú byť pripojené k dolnej spojovacej medi, ocele, polyméru alebo kovové rúrky používané pre konštrukciu vykurovacieho systému, za použitia vhodných adaptérov.
