Výpočte počtu úsekov hliníkových radiátorov pre vykurovanie miestností

Kúrenie v bytoch bytových domov je sústredená v priebehu zimného obdobia. Ale obyvatelia domov, najmä panel, nie vždy spokojný s teplotou v byte. Hostitelia sa snažia nezávisle zvýšiť teplotu v miestnosti. Oni vykonať jednoduchý výpočet potrebného počtu prídavných batérií a ich nákup, zvyšuje odvod tepla plochu. S celkovou výmenu starých vykurovacích telies a inštalácia nových tém väčšiu potrebu starostlivo počítať vopred všetkým. Tým sa zabráni chybám a zbytočné náklady na materiál.

výpočet Tabuľka vykurovacieho systému.

Faktory ovplyvňujúce teplotu v miestnosti

V súkromných domoch, kde je kontrolovaná teplota chladiacej kvapaliny, je nutné zvoliť: nastaviť menšie batérií, ale zvýšenie teploty chladiacej kvapaliny, chladiace kvapaliny alebo vykurovanie znížiť, ale zvýšiť počet radiátorov. Vysoká teplota ohrevu (1 prevedenie) je ekonomicky výhodné, pretože k veľkému prietoku plynu pre ohrev vody, a možnosť regulácie teploty je prakticky chýba. Preto sú všetky výpočty sú pre vykurovanie nízkoteplotné. Táto metóda je vhodná ako pre súkromné ​​domy a byty vo výškových budovách.

Tabuľka Príklady výpočtu vodný chladič vo vykurovacom systéme.

Vzduch v miestnostiach vykurovaných tepelnej energie (energia), ktoré sú určené do vykurovacieho systému. Jednotka je to kilowatt (kW). Výsledkom je, že technické výpočty zistené, že ohrev na 1 m³ Vzduch v panelovom dome potrebujú 0,041 kW tepelného výkonu. Spotreba tepla murovaná budova bude 0034 kW. Moderné domy sú postavené na technológiách, ktoré túto sumu znížiť takmer o polovicu na 0,02 kW. Vypočítané hodnoty sú pre miestnosti s výškou stropu až 3 metre a radiátory sú inštalované priamo pod oknom. Táto tepelná energia bude stačiť k ohrevu studeného vzduchu v zime v miestnosti až 18 ° C.

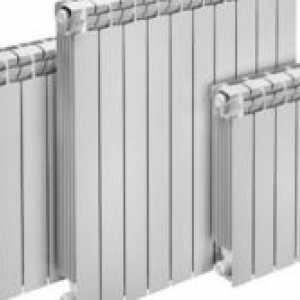

Moderné trh ponúka širokú škálu vykurovacích telies: hliníkové radiátory, liatiny, ocele a bimetalu. Najvyššia teplo z prvých dvoch typov. Ale zotrvačnosť hliníka je oveľa nižšia ako u sivej liatiny, z ľahkého kovu sa rýchlo zahrieva. Koeficient prenosu tepla je vysoký, takže aj malé vykurovacie teleso má vysokú tepelnú kapacitu. Hliníkový vykurovací systém je oveľa ľahšie riadiť, je to úspornejšie.

vzorec výpočtu

Zostava obvod hliníkových radiátorov.

Výpočet počtu úsekov sa vykonáva pomocou jednoduchého vzorca:

K = V * Qpom / Qrated,

V tomto vzorci, K - je počet sekcií Qpom - nastavenie množstva tepelnej energie požadovanej pre ohrev 1 m³ priestory. Táto hodnota závisí od typu miestnosti: panelového domu tehál alebo moderných budov. Hodnoty Qpom vyššie. Qrated - menovitý výkon 1 oddiel batérií. To je uvedené v dokumentácii vykurovacieho zariadenia. Pri nákupe týchto zariadení je potrebné starostlivo preskúmať všetku technickú dokumentáciu, musí byť hodnota tepelného výkonu špecifikovaného v ňom.

Uistite sa, že dávať pozor na dostupnosť všetkých potrebných tesnení a záruky.

môže viesť k výpočtu počtu sekcií pre jasnosť miestnosti ploche 18 m² v panelovom dome. výška stropu -. 2,7 m objem tejto miestnosti sa bude rovnať 18 * 2,7 = 48,6 m³. Tepelná energia potrebná pre vykurovanie 1m³ Panelový byt, rovnajúcu sa 0,041 kW alebo 41 wattov. Menovitá kapacita dát pasu jednej časti hliníkových radiátorov je 150-200 wattov. Vezmite priemerná hodnota 180 W alebo 0,18 kW. Ďalej sa pri výpočte bude vyzerať nasledovne:

K = 48,6 * 0,041 / 0,180 = 11,07 ks. Zaokrúhľovanie na 12 sekcií.

Nevyhnutné úpravy výpočtov

Tabuľka výpočtu hlavný zdroj energie pre tento kotol.

Výrobcovia často ukazujú na technickú dokumentáciu menovité výstupné hodnoty, keď je teplota chladiacej kvapaliny 90 °, ktorá nie je vidieť. Skutočná teplota sa pohybuje v rozmedzí od 60 ° do 70 °. To znamená, že pre ohrev miestnosti 18 m² a výška stropu 2,7 m treba hliníkové radiátory s 12 sekcií. Zaokrúhlenie výsledku by mala byť vždy vykonávaná vo veľkom štýle.

Vyššie uvedený vzorec pre výpočet za teploty chladiacej kvapaliny na 70 ° C. Pri nižšej teploty chladiacej kvapaliny sa zvyšuje počet sekcií. Tiež pri výpočte je potrebné brať do úvahy tepelnú vodivosť stien. V prípade, že steny sú tenké a neizolované v miestnosti, alebo viac než jednej vonkajšej steny, potom sa vypočítané množstvo ohrievačov rebier sa zvýši o 10-15%. Boom ozdobné mreže batérie tiež znižuje tepelný príkon hliníkových radiátorov. Plastové okná, naopak, dobre udržať teplo, čo znižuje tepelnú kapacitu, a tým aj počet sekcií.

Vyššie uvedený výpočet je len orientačná. Ak presnejšiu hodnotu, je možné hľadať Technical Reference, v ktorom sa výpočet berie do úvahy a teplote chladiacej kvapaliny, a tepelnej vodivosti materiálu, atď Tiež si môžete vždy nájsť odborníka, ktorý vám pomôže vypočítať a nastaviť vykurovací systém.
