Parný kotol - to je zariadenie, v ktorom je umiestnené do pece. To nastane spaľovanie tuhého paliva alebo valcovania s následnou tepla. V dôsledku tohto tepla do vykurovacej vody sa ohrieva a para je generovaná z neho (nasýtené alebo prehriatej). Odpadová para má tlak vyšší ako atmosferický tlak, a je používaný v priemyselnej potreby.

Ak chcete parný kotol účinne plniť svoju základnú funkciu, musíte si ju vyzdvihnúť na veľkosti vykurovací plochu.

Videá na tému "3D animácie parného kotla"

Všeobecne možno povedať, teplárne je nasledujúci. Nachádza sa v hornej časti kotlového telesa je spojený s kolektormi sa nachádza v spodnej časti, a to prostredníctvom diplegs (nie sú vyhrievané). Pomocou zdvíhacích potrubia kolektory sú uzavreté na bubne. Zdvíhanie rúrky umiestnené v spaľovacej zóne. Stúpa nahor skrz potrubie zmesou pary a vody, táto zmes sa rozdelí na zložky v separátora. Para vstupuje do parného potrubia, a voda sa vracia do bubna znova a podieľa sa na výrobe pary.
Súčasti zariadenia a parného kotla

• vykurovacie zariadenia (rúrky, radiátory, batérie, registre);
• potrubí;
• Regulačné a uzatváracie ventily;
• čerpadlá;
• ovládacie prostriedky;
• Automatic.

Príklad parný ohrev organizácie.

parný kotol zariadenie predpokladá rôzna potrubia a nádob. Rúrky a nádoby s rôznymi priemermi sú vzájomne spojené valcovaním alebo zváraním. Kotly sú špeciálne poklopy, ktoré umožňujú čistenie a kontrolu kolektorov a bubna. Vnútri kotly sú dve miesta: voda a para. Voda sa naplní vodou a parou - para. Parné priestor kotla je oddeľovač, ktorý oddeľuje pary z vlhkosti. Zariadenie oddeľuje dva priestory odparovanie zrkadlo.

Hlavnou zložkou je kotol ohniska. To nastane proces horenia. Táto klietka zvislých trubiek, ktoré sú pripojené k výstupné porty zahrnuté do kotlových telies cirkulačného potrubia. Vonkajší horák plátované žiaruvzdorných a izolačných materiálov. Medzi rúrkami a ich koža má špeciálne tehly. Tieto tehly otvorené predné vonkajší povrch rúrky, ale uzavreté späť, pričom steny pece nie sú zachované, trosky a popola.

Pri použití pevného paliva je umiestnený na rošte. Cez vetracie otvory v sebe rozdrobuje paliva prestupuje vzduch. Koksovateľného uhlia je nutné pravidelne miešajte, aby prívod vzduchu nie je prerušená.

Pri použití pohyblivé paliva (uhoľný prach, vykurovací olej, vykurovací plyn) je zavedený cez horák do pece. V tomto horáku sú silne stočené vzduchové prúdy mieša s prichádzajúcim lúča paliva.

Ovládacie prvky poskytujú automatické zapínanie a vypínanie parogenerátorov programu stanoveného pri spomienke na pôvodnú príčinu nehody, hladina vody v bubne a nastavte tlak pary. Tento systém automaticky upozorní núdze. Tak napríklad, keď presýtenia kotlovej vody alebo pary pri silnom náraste tlaku, systém sa automaticky zapne, ak je alarm nahrávka kotol vody a ďalších mimoriadnych situácií.

Variácie a prístroje parné kotly, ich účinnosť
Aby sme pochopili, výhrevne, je potrebné poznať princípy, na ktorých sú rozdelené medzi sebou:

Video na "jednostupňové odstredivé čerpadlo s dodávkou dvoch tekutín"

1. Pri spôsobe pohybu-parný zmesi. Prideľovať podľa tohto princípu sú dva typy kotlov: s prirodzenou i nútenou cirkuláciou.
2. Kondenzát proces návratu pre kotly s výkonom dvoch typov: otvorenú a zatvorenú.
3. V súlade s princípom médiá, ktoré sa zúčastňujú prenosu tepla (pary, vody, spalín) sú vo vode rúrka a Plamencové kotla.

Vodičský kotol zariadenie.

Kotly sú dvojakého druhu: voda rúrkami a rúrkami. Majú odlišné usporiadanie a efektivitu. -Tube kotly sú tie, v ktorých sú spaliny pohybovať vo vnútri plamenca, a ohrev vody. Spoliehajú na strane steny ohniska. V vodorourkové kotla, voda prechádza rúrkami, a plyny sa premyjú nimi zvonku. Vodorúrové kotly sú pripevnené k rámovej konštrukcii budovy alebo kotlom.

Teraz sa vyrábajú predovšetkým parných kotlov radu DE, KE, ME. Nielenže majú iné zariadenie, alebo aj prevádzku na rôzne palivá. Kotly radu DE sú vysoká účinnosť, pracujúci na plyne a vykurovacieho oleja, séria KE - tuhé palivo.

Videá na tému "kotla Prevádzka DKVR (časť 1)"

Princíp fungovania zariadenia a parný kotol
Prijaté v peci tepla generovaného dymových plynov dodaných do vykurovacích plôch (paronagrevatel a z vodných rúrok). Vykurovacie plochy sú dvojakého druhu: radiácia a konvekcia. Konvekčné ohrievacie povrchové prvky sú nasledovné: kontakt výmenníky tepla, ekonomizéry, vode, ohrievače vzduchu. Sú určené na zvýšenie účinnosti, zníženie strát tepla z výfukových plynov, znižuje spotrebu paliva.

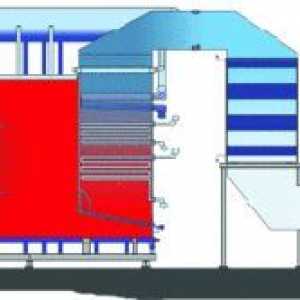

Princíp fungovania parného kotla.

Veľký význam v parných kotlov je kvalita vody. Môžu byť použité iba čistej vody prosté nečistôt. Preto sa pred vstupom do kotla vody podrobené chemické čistenie a odvzdušnenie (plyn, odvádzaný z vody). Až potom sa voda stáva živnou.

Potom sa prívod vodné čerpadlo krmivo je čerpaná do vodnej ekonomizéra. Tam sa ohrieva spalinami a prúdi do hornej časti bubna, dochádza k premiešaniu napájacej vody a kotla.

Podobné videá "ekonomizér na parnom kotle"

Časť hornej kotlovej vody z bubna, sa zníži na dno skúmaviek, ktoré sa nazývajú pary. V hornej časti bubna pri nízkej teplote spalín, pričom v spodnej časti - sú vysoké. Takto sa voda zohrieva spolu s parnou zmesi sa zvýši na hornej bubna stúpačke.

Druhá časť kotlovej vody z hornej časti bubna prechádza dipleg, ktoré sú umiestnené mimo pece, potom je poslaný do prerozdelenie potrubia. Potom sa ohrev kotlovej vody v rúrkach pece, čím sa vytvorí zmesi vody para a parné bubliny, ktoré sú odosielané do hornej bubna.

Traverse cirkulačný chladiaci okruh má svoje meno.

Zapojenie okruhu dvojitého potrubia vykurovacieho systému.

V hornej parným bubnom kotla, čo vedie k vykurovacích výparníku povrchy pary prechádza separátorom, kde sa oddelenie vodné kvapky z nej. Takto získané suché nasýtenej pary a zvyšuje účinnosť. Táto para je dodávaná do parného potrubia k spotrebiteľovi. Táto para môže prejsť do rovnakej parného potrubia do prehrievača, kde sa zahreje na vyššiu teplotu, pri zachovaní tlaku.

Pri prevádzke parné kotly v hornej bubne sa neustále deje v kolísanie hladiny vody medzi hornou a dolnou polohou. To je poskytovaná na zvýšenie účinnosti parných kotlov. Objem vody, ktorý leží medzi dvoma úrovňami, je vyhradené pre bezproblémovú prevádzku kotla v prípade nezískania vody do nej. Pre zvýšenie účinnosti kotla, nastavte vozduhoprogrevateli.

Stanovenie polohy maximálneho alebo tzv najvyššej prípustnej hladiny vody v kotle parného bubna sa vykonáva tak, aby sa zabránilo vniknutiu vody do prehrievače.

Medené rúrky - trvanlivá, spoľahlivá, praktická. Takéto potrubie je schopný odolávať vysokým teplotám tepelného pôsobenia.

Videá na tému "Explózia pary v kotolni, automatická zlyhanie"

Určenie polohy minimálne alebo najnižšej povolenej hladiny vody v kotle parného bubna sa vykonáva tak, aby sa odstránenie prehriatiu kovovým povrchom a horným nosníkom kotlového telesa, a s cieľom zabezpečiť stabilný tok vody v spádovej potrubí.

kotly zariadenia zabezpečuje cirkuláciu vody. Môže to byť prirodzené a nútené. Prirodzené cirkulácie v parných kotloch, ktoré zaisťuje ich zariadenie je zabezpečené zmenou hustoty vodnej pary. Hustota zmesi pary a vody v stúpačke pod hustota vody v diplegs. Ale pri rovnakej teplote a tlaku, sú rovnaké v celej trubici. Okrem toho, dvojice - plyn, ktorý sa vždy snaží smerom nahor.

Nútená konvekcia v parných kotlov pomocou špeciálnych čerpadiel.

Stratil cirkulácie môže nastať:

• čo má za následok nerovnomerné ohrievanie odparovacej plochu v dôsledku trosky potrubí;
• v dôsledku nerovnomerného rozloženia vody cez kolektor a obrazovky rúrok v dôsledku kontaminácie ich suspenzie a tak ďalej. d.

Podmienky pre bezpečnú prevádzku parných kotlov
Hlavnou podmienkou pre bezpečnú prevádzku kotla a zvýšenie jeho účinnosti je pre udržanie teploty kovu vykurovacích plôch na vopred stanovenú úroveň. Toto je dosiahnuté kontinuálnym prevádzky tepelného nosiča zahrieva v rúrkach, ktorá zaisťuje jeho zariadenie (je intenzívny ohrev chladiacich plôch). To je nutné preto, že spaliny na výstupe majú veľmi vysokú teplotu. Chladiaca kvapalina sa musí priebežne odvádzať teplo zo stien trubiek, ktoré sú vykurované spaľovacieho tepla dymových pecí. V prípade nedostatočného odvodu tepla z kovovej rúrky je prehriata, stráca svoju silu, znižuje účinnosť. Môže sa objaviť fistulas a otduliny. Najhoršie variantom - je rozbiť trubiek a núdzové zastavenie kotla.

Je neprijateľné nedbalosť pracovníkov pre kotlové zariadenie. Výsledkom môže byť nielen zníženie účinnosti, ale uvoľňovanie vody z bubna. Dipleg padá pary vytvorenej kavitácia prehriatiu hornej bubon a potrubí. V konečnom dôsledku dôjde k nehode.
