Vykurovanie a varná doska z tehál s rukami

K dnešnému dňu existuje mnoho zariadení pre vykurovanie obytných a nebytových priestorov. Niekto vykuruje svoje domovy kotol, niekto pomerne štandardné radiátory, ale niekto zvolí tehlu vykurovacie pece. tam tehla pec, použité len k dekoračným účelom, ale je plne funkčný, boiler-ohrievacie pec z tehál, ktoré sú schopné plniť niekoľko funkcií. Dnes sme rozprávať o tom, ako vlastnými rukami vybudovať vykurovanie a varenie rúra z tehál.

Kotol na ohrievanie pece majú veľmi veľa výhod, pretože kombinujú kachle a kúrenie kachle.

"Švéd" - najpopulárnejší vykurovanie a varenie sporák

Schéma pec "Švéd".

Kotol kúrenie pece tehly sú veľmi populárne. Niekedy rúra tohto typu sa nazývajú "Dutch", ale to je v poriadku. "Dutch" nie sú určené pre varenie, vykonávajú iba vykurovanie funkciu a sú okrem ruských pecí sú určené pre intenzívnejšie teplé oddelené medzerou.

Vykurovanie a varná doska - o "Švéd". Ak ste sa rozhodli vybudovať rúra z tehál s rukami, najlepšie len preto, aby ju na funkciu rúry. Táto voľba je veľmi podobne ako v domácnosti, ktorý miluje variť rôzne nákypy a pečenie lahodné koláče.

Podobné videá "Dvuhkolpakovaya Kotol sporák s rukami"

Varenie-vykurovacie pece - univerzálny a užívateľsky príjemné riešenie

Štandardné varenie, kúrenie kachle majú rúrou a nastaviteľné tlmiče zimné-leto.

Schéma vykurovanie a varenie pece "Švéd".

Táto funkcia umožňuje využitie vykurovanie a varenie funkciu rúry oddelene, pri použití iba jedného pece. Takéto riešenie umožňuje používať kachle v každom ročnom období.

Okrem kreslenie a poryadovkoy pec Treba si pripraviť všetky potrebné nástroje a materiály.

Pre stavbu pece tehál s rukami, budete potrebovať nasledujúce: červených tehál, dvierka ohniska, dvierka na čistenie, ash-pit dvierka liatinové platne s malým horákom (vystrihnuté z bežného dosky), rúra, brány, mreže, s tabuľou plochého bridlice, predtopochny plechu , oceľový pás.

Počet a veľkosť zariadenia, vybraných v súlade s vybranými rozmermi pece a vlastnosťami jeho konštrukcie. Nástroje - štandardná sada murivo tehál.

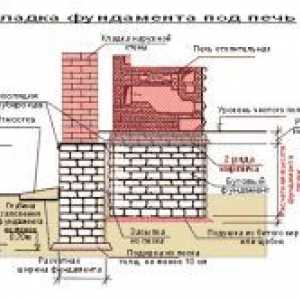

S výstavbou varné dosky, ohrievacie pece tehly s rukami určite potrebovať, aby základ a zabezpečiť, že je vodotesný.

Brick ohrievacie pec: čo potrebujete vedieť o ktorú sa

Režim murivo tehla sporák kotol dosku.

Kladenie varenie rúra ohrev tehál s rukami by mali byť hladké a stabilný, vnútorný povrch kanálikové štruktúry by mali byť hladké, bez dutín a švy zvyškov roztoku. Prípustná vertikálne odchýlka celej výške konštrukcie - nie viac ako 1 cm, nerovnomernosť na prednej strane kachlí. - nie je väčšia ako 0,5 cm, každá z radov tehál musí byť rovná a vodorovná, to je monitorovaná a úroveň regulácie. Hrúbka škár v, ktorým sa varenie červené vykurovacie štruktúry tehla pec To by malo byť väčšia ako 5 mm, a z žiaruvzdorného (refraktérni) - 3 mm. Čím menšia je hrúbka švov, tým lepšia je murivo pec. Švy bez trhlín a rozpína ​​sa a získa sa pevná látka najviac murivo. Bandážovanie škár sa najlepšie vykonáva v pol tehly, hoci podviazanie v je tiež povolené frac14- tehál.

Komín musí mať konštantný sekcie skrz, obmedzenia nie sú povolené. Prierez a dĺžka kanálu by mala byť taká, aby ťah komína poskytuje normálny pohyb plynov zo spaľovacej komory do kanálikov a ďalším výstupom do atmosféry. dymový výstup plynu z ohniska a iné otvory v priestore miestnosti nie je povolené.

Murivo vykurovanie a varenie rúra s vlastnými rukami

Odsávač plné výroby pripravenosť na tuhé palivá, a - celkový pohľad, b - 1 prvkov plity- varenie dosky, 2 - vsuvka 3 - oplotenie, 4 - bočná plocha 5 - ohniska, -dverka 6, 7 - mreža 8 - prah -zolnikovaya krabice 9, 10 - dutina 11 - teplomer 12 - pole 13 - rúra, 14 - ventil 15 - voda-box 16 - spínač.

Podobné videá "Vykurovanie varná doska 2,5 x 6 Bricks"

Dohodnutie prvý rad tehál vlastnými rukami, musíme mať na pamäti, že je najdôležitejšie. Od prvého riadku zariadenia závisí na celkové usporiadanie vykurovacích a varenie rúry. Tehly by malo byť zabalený opatrne. Nezabudnite skontrolovať každú úroveň budovy. Pred položením druhý je potrebné nainštalovať dvere ventilátora, potom je možné obnoviť spojku.

Tretia je stanovené v súlade s poryadovkoy. Vzhľadom tehál Povrchová Orezávanie poskytuje potrebnú konfiguráciu dúchadla. Horná časť muriva by mal zhodovať s výškou dverí. Kladenie začne vedľa pravej strane, a to len po inštalácii dverí pre čistenie bude vykonaná. Je to tu, že dvere dúchadlo sa vykonáva prekrývanie. Vzhľadom na štiepenie tehál sa dosiahne získanie štvorcový otvor popolníka.

Piata séria naukladaných podobné štvrtý. Ash palice postupne stiera. Ďalej, rovnako ako všetky predchádzajúce, je umiestnený v súlade s poryadovkoy. V niektorých miestach muriva vykonáva žiaruvzdorné tehly (podľa výkresu). Aby bola zaistená čo najlepšia palivo, ktorým sa na okraji kotleta gril, tehlovej pred ňou. Mriežka je piaty.

Ako je známe, kovová expanduje, keď sa zahrieva. Z tohto dôvodu spoločnosť medzi roštom a šiesteho tehál je potrebné ponechať medzeru 1-1,5 cm. Potom to môže byť naplnený popolom alebo suchým pieskom.

Schéma pec Hollandka 1 - zástrčka pre rúrky, 2 - rúra, 3 - nej ležiace dosky s integrovaným klapky, 4 - nika z kovového rámu, 5 - ohniska, 6 - popol jamy, 7 - rošt, 8 a 12 - otvory pre čistenie 9 - oceľový pás spoliehania, 11 - ventil podpaľovanie, 13 - odnokonforochnaya plechu.

V siedmom, najprv je potrebné nainštalovať dvere spaľovacej komory. pravý kanál prekrytie sa vykonáva tak, že jeho miesto je obsadené tri malý kanál. Ôsmeho a deviateho riadky sú vykonávané v plnom siedmej zhody. Výška stohu - na úrovni dverí pece. Okraje tehál položené na pravého kanála a deliacich vložiek, znižovanie pre hladký tok dymu.

Kladenie 10. vykonané pomocou žiaruvzdorných tehál. Jeho inštalácia by mala byť vykonaná s maximálnou opatrnosťou. S výstavbou každého horizontálneho vrstvy tehál je riadený. Takáto opatrnosť je kvôli skutočnosti, že to bolo na neho v budúcnosti fit kovovou doskou, takže vychýlenie nie sú prípustné. V tejto sérii súbehu spustí dvere pece. Na pravej strane je potrebné nechať pár kanálov s štvorcovým prierezom.

Ohrevu a varenie rúra 1 № typu "Švéd", malé rozmery, je určený pre vykurovanie dve miestnosti 25-30 m2.

K 11. sérii záchvatov obyčajná tehla. Uskutočnené ktorým varenie paluba spustí na predchádzajúcu. 11. tých tehál, ktoré hraničia s varnú dosku, musí byť obrúsené hrany. Ak robíte rúru z tehál vlastnými rukami s rúrou, v tejto sérii je potreba pripojiť rámik na tlmiče z varnej komory. Kovový rám je možné uzavrieť komoru variť ventilu, čím sa vytvára rúra. Poryadovkoy sporák, kotol, spravidla nemá túto položku.

V 12. rade je nutné prepojiť dva pravý kanál do jednej. Spojky v súlade s poryadovkoy. Pravý kanál ďalší riadok je opäť zablokovaná, takže sa ukáže, dva kanály. V 14. je veľmi dôležité - ventil, ktorý umožňuje zablokovanie prúdu plynov, tak, aby nedošlo v priebehu varenia ohrev celého rúry. Tento konštrukčný prvok umožňuje variť v lete, a to bez vykurovania miestnosti. V ostatných momentoch úplne sa podobá tej predchádzajúcej. Dopĺňa sa vykonáva prekrývanie ventilu.

Rúra vykurovanie a varenie roh.

V 16. riadku, je nutné nainštalovať dvere. Je umiestnený na pravej strane varnej komory a slúži ako akési kapucne, skrze neho odstraňuje nepríjemné pachy a výpary vznikajú pri varení. V 17 m nad varnej komory, je potrebné stanoviť dve kovové pásky. Sú používané ako podpora prekrývajúcich komory. Táto rada tiež prekrýva ventilačné dvere. V jednoduchej Ruský rúra prekrytie je vykonané trochu inak, spravidla vo forme kupoly.

V 18. a 19. radoch úplne prekrývajúce vnútorný priestor. Oceľový pás v tejto fáze by bolo veľmi užitočné. V 20. prekrývať varná komora musí byť inštalovaná na rebro dve tehly. Ich vzdialenosť od zadnej steny, ak by to malo byť 40 mm. Hodí sa samovar dvere a dvere pre čistenie. Vkladá sa určuje podobným spôsobom. 22 th podlažia sa vykonáva všetky dvere. Právo zostať dva kanály. Kanály nad varné komory sa vykonáva nasledujúcim spôsobom: medium - 50 mm, a extrémna - 110 mm.

V 23-tej rade tehál nesú prekrývajúce kanálov umiestnených nad varnej komory. Tehly sú naskladané na okraji rovnakým spôsobom, ako to bolo v 20-tej rade muriva. Vedľa opakuje predchádzajúce. 25. a 26. naskladané podobne ako 22-tej rade. V najbližších troch tehál maškrty. Vzdialenosť od seba navzájom a od stien tehly, musí byť presne rovnaké. Tamto je jeden kanál s štvorcovým prierezom.

Podobné videá "Oven v tehlovej pece s jeho vlastných rúk"

V procese, ktorým sa v 28. sérii, osobitnú pozornosť by mala byť venovaná ligačních spojov. Sám je podobná tej predchádzajúcej. V 29. napravo za jeden kanál. Z prednej časti splachovanie sa vykonáva, ktorým sa dve tehly. Tieto tehly sú zapustené do spojky polovicu svojej hrúbky. Na jednej strane sú založené na jeho okraji na tehly, ktoré boli položené v predchádzajúcom roku. Tento rozsah plne pokrýva tepelné kamery muriva. Uistite sa, že inštalovať ventil do dymovodu.

Dve následné série murivo s rukami sú vykonávané v súlade s režimom poryadovkoy. Ako už je jasné, cez termovízne kamery vykonať tri rady tehlového muriva. Tým sa dosiahne dobrého požiarnu bezpečnosť a veľkú tepelnú kapacitu pece.

V ďalšej fáze - komín zariadení. Uistite sa, že dávať pozor na ligácia tehál. Keď ktorým tehlový komín bol dokončený, kúrenie sporákom a rúrou možno považovať za ukončené. Konštrukcia pece umožňuje teplo v miestnosti veľmi dobre variť domáce jedlo, piecť chleba a chutné koláče, používať len jeden pece.
