Výstup na komín cez strechu

Často zastrešenie poskytuje komín prechádza strechou. Zariadenie tohto priechodu nesie riziko úniku alebo dokonca požiar. Nedovoľte, aby nepríjemné okamihy v prevádzke dá príslušný inštalačný križovatka strešnej konštrukcie s prvkami dymových priechodu cez strechu.

Nástroje pre montáž na strechu.

Vykonávať prácu na zariadení prieniku strechy, budete musieť nasledujúce sadu nástrojov:

• Kovové nožnice;
• skrutkovač;
• punč;
• kladivá;
• Sada skrutkovačov;
• Stavba nôž;
• elektrické skladačky;
• Uhlová bruska-;
• sušič vlasov budovy;
• špachtľa;
• stierkou.

Prístroj priechod mäkké strechy

systém priechod potrubia cez strechu.

Keď zariadenie pracuje komín na streche priechodu betónovú dosku s mäkkou strešnej krytiny, to je prvá zostava prechádza otvorom na streche. Konštrukcie strešného plášťa a základnej vrstvy okolo rúrky pred betónu je vylučovaný pravouhlé bunky sa zastávkami po obvode asi 150 mm. Na okraji obväzu k inštalácii debnenia a naliať betónovej rímse s minimálnou výškou nad strešné membrány 150 mm. Po nastavení súbor konkrétnych a silu dostatočnú na inštaláciu na nanášanie valčekom k bočnej stene. Pozdĺž svojho horného okraja až strešných hmoždiniek na inštalovanie kovového pásu, ktoré zabraňujú delaminácii krytiny z povrchu betónu. Potom dosadnutím steny komína a horným koncom liatie betónu sa vykonáva montážne tide zo strešnej plechy odkvapkať.

V takom prípade, kedy je nutné predať zariadenia cez strechu tehlového komína, inštalácia ďalej zjednodušená. Postačuje, že majú mäkké strechy na povrchu rúrky a hornej zástera sadu zinkovanie. Horná hrana zástera je zložená smerom dovnútra a je vložená do vopred vytvorenej v tehle Stroebe hĺbke 15 mm. Švy nie sú tehla Stroebe. Pri montáži sa vytvorí zástera, drážky ďalej vyplnené tesniacou hmotou. Tesniaci prostriedok pracuje s zastrešenie kovu zvoleného obsahu bez kyseliny octovej. Vyššie uvedené sa vzťahuje na obdĺžnikové rúry okrúhle rúrky vykonávať montáž univerzálneho prieniku, ktorý bude uvedený nižšie.

Prístroj priechod šikmou strechou

Prejazd šikmé strechy zložitejšie. Na komíne pod strešnej konštrukcie treba vykonať prírubu dostatočne tuhý pre snímanie zaťaženia bidlenu, pretože výstupná časť trubice môže priečny nosník, a bez príruby konštrukcia bude visieť vo vzduchu.

Okolo komína prepravky vyrobené vykonávať kontinuálne alebo aspoň hustnúť, je potrebné zabezpečiť, aby to bolo v tom, že opraviť položky, ktoré budú utesnenie výstupu.

Etap hydroizolačnej vrchol komína.

Vzhľadom k tomu, príruba sa všeobecne používa oceľový plech hrúbky 3,2 mm s privarenými rebrami. Príruba zapadá čadič lepenku. Ten zabráni prenosu tepla z komína na debne. V prípade, že návrh potrubie neumožňuje, aby sa zaťaženie zo strechy, musia byť prevedené do podkrovia s ďalšími stojanmi.

Všetky vrstvy strechy rez okolo rúrky v rozmedzí 3-4 cm. Vo výslednom vôľou výmurovku nehorľavé izolácie, môže to byť rovnaké čadičové lepenky alebo jednoducho vlna. Zostáva najdôležitejšie etapa prác - utesnenie dotykovej plochy strešnej krytiny na komín. Splnenie tohto prístroja je závislá od nasledujúcich faktorov:

• v priečnom reze tvar rúrky;
• konštrukčný materiál komína;
• komín exit miesto na strechu;
• poťahový materiál.

Záver z kruhovej rúrky

U okrúhlych trubiek, bez ohľadu na potrubí a povlakov, najjednoduchšie možnosťou je použiť univerzálny prefabrikované strešné priechodky. Na voľnom trhu, môžete nájsť niekoľko typov uzlov.

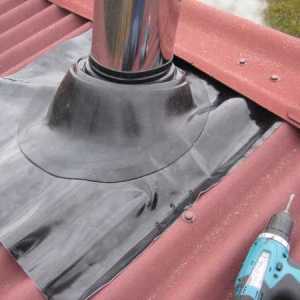

Montáž strešnej penetrácia pre kruhové rúrky, ako je vetranie.

Najuniverzálnejší prevedenie je hliníková príruba s silikónového kaučuku alebo zvlnením. Každý výrobca týchto priechodiek vyrába v niekoľkých rozmeroch, ktoré pokrývajú všetky možné priemery. Príruba na pracovný povrch má povlak podobný materiál a vlnitého drážku pre plniaci tmel. Zvlnenie je rez špičkou kužeľa zodpovedajúceho priemeru a penetrácia sa pretiahne cez komín. Namazať príruba tesniacej hmoty a priskrutkované ku streche skrutiek zo súpravy.

Ak je strecha nie je vyrobený z kovu, je potrebné posilniť prírub hmoždinky alebo skrutiek na upevnenie svojej dlhej rovno na debne. Ponúka prieniku s rôznymi uhlami vzhľadom prírubové usporiadanie s rebrovaným strechou s odlišným sklonom. Existujú prevedenie konštrukcie delené príruby a zvlnením. Musia byť použité, ak to nie je možné vytiahnuť zvlnenie na trubku zhora s ohľadom na vyčnievajúcich častí alebo nadmerné dĺžky už namontované komína. V tomto prípade, je súprava pridá svorky, ktoré zvlnenie upnutých okolo komína.

Existujú vyhotovenie ich vykonanie priechodky, kde je záves segmentu použiť namiesto zvlnenie. Spodná časť, rovnako ako v predchádzajúcom prípade pripevnený ku streche, a horná časť - na samotnej rúrke, potom sú upevnené skrutkami prekrývajú. Vzhľadom k guľových spojovacích prvkov tvoria povrchy takých priechodov vhodné pre strechy s rôznym sklonom.

Podobné videá "Video návod na inštaláciu na strechu kovový 2 MP4"

Mnoho výrobcov strešných krytín ponúkajú riešenia na kľúč pre dymových priechodov. Sú ako univerzálny penetráciu, ale príruba predbežne tvarované na príslušnej strešnej krytiny. Môžete jednoducho sledovať potrebnej prekrývaniu a bezpečné tunelovanie k opláštenia zložené strechy. Na prírube je upevnený kužeľový tvar zástera. Rezanie kužeľ, môže byť v súlade s priemermi. Také priechody niekoľko štandardných uhly sklonu. Tesniace spoj je dosiahnuté nastavením druhého krytu na rúrke samotnej prekrývali s prvým. Pre kompenzáciu tepelnej rozťažnosti spoje sa vykonáva bez uchytenia. Rúrka môže "dýchať".

Záver pravouhlá rúrka

Hnacie zariadenie dosadať na strešné komín

tunelovanie pripravení kúpiť, je ťažké pre rúrky obdĺžnikového prierezu. Ale existujú špeciálne lišty a pásky. Profesionálne pokrývač zvyčajne vyrábané dvojitú vrstvu okolo zástery rúrky. Tento dizajn je veľmi univerzálny a je vhodný pre takmer všetky typy strešných krytín. To robilo zásteru strešných fólií. Skladá sa zo štyroch častí: predné, zadné a oboch stranách.

Vnútri hlavnej zásteru, vstúpi do steny trubky, a skončil pod strešnou krytinou. Na stranách zástery má rímsy, a v prednej časti police hojenie s listom kovové príruby. Chodia pod strešnej krytiny do údolia strechy alebo kanalizácie. Tento zoznam sa nazýva rozhodujuca. Ak je rúrka z tehál, pričom horný okraj zástery by mal mať klopy, ktorý je zasunutý v Stroebe spojky mazania silikónom. Ak je potrubie z iného materiálu, je obklopená okrajové tesnenie s gumovým tesniacim prostriedkom. V každom prípade je zástera je pripevnená hmoždinkami alebo skrutkami v debne a trubkou. Vrchný zástera z kovu vo farbe strechy. Jedná sa o jednoduchý dizajn z rohov rámu. Jeho funkcia je viac dekoratívne, ale znižuje množstvo vody dopadajúce na spodnej zástery.

Jednoduchšie prevedenie je namontovaná oporná použitie tenkých plátov olova alebo hliníka s vrstvou lepidla. Rúrka výstupu skrze strechu, len tak zlepené listy. Tento variant sa často používa pre strešné krytiny z kovu. Pred lepením tenkých listov strešnej plochy by mali byť odmastené. Vonkajší okraj prilieha dodatočne pritlačí k rúrke ako zvláštne bar kvapkanie. Odkvapkávacia pripojený k hmoždinky alebo skrutky, do rúrkového spoja promazyvayut tmelom.

Pre strechy Onduline vytvoriť kompletnú popruh. U priečnych strešných plochách používaných zástery a pre pozdĺžne - údolie. Spoje lepené pásky onduflesh. Na bridlice strechy sú často používané tesniace sklenené vlákno impregnované epoxidovou živicou, ale táto možnosť nie je veľmi trvanlivé. Typicky tehla potrubia na výstupe z strešnej zahustiť. Tento krok sa nazýva vydra, pomáha odtok vody na strechu.

Pred inštaláciou komín cez strechu, mali by ste vždy vziať do úvahy odporúčania výrobcov strešných krytín a komín, pokiaľ sa jedná o továrne. Vykonávanie operácií na technologickej karty - spoľahlivý spôsob, ako chrániť sami seba z chýb. Výstup cez strechu komíny so sebou nesie riziko, dodržiavať bezpečnostné opatrenia.
