Presný výpočet podlahové dosky výstužou

Jedným z rozhodujúcich etáp výstavby je výpočet podlahovej dosky výstužou. Jeho výpočet by mala byť založená na rozsahu konkrétneho výrobku a jeho budúcich aplikačných dát. Stropná doska je považovaná za základný prvok pri železobetónových konštrukcií moderného urbanizmu.

Vodičské prefabrikované monolitické dosky.

Vývalkov by mali byť použité ako vhodné, pretože to závisí na sile prekrývajúcich sa blokov. Vystužovacej tyče môžu byť stanovené dvoma spôsobmi: v jednom smere, s krátkou stranou rovnobežne s usadzovaním betónových panelov, alebo v dvoch (kolmo k sebe navzájom v uhle 90 °). Výhodné je druhá metóda, pretože to znižuje hrúbku vyrábaného stavebného stropu podľa rovné povrchovej plochy.

Medzi najdôležitejšie aspekty pri práci na posilnení

Zapojenie výstužných sietí.

hrúbka dosky je vypočítaná v pomere 1:30 k veľkosti rozpätia. Ako príklad, ak je vzdialenosť medzi nosných konštrukcií (steny, stĺpy) rovné 6 m, hrúbka monolitické priamy produkt by mala byť rovná 200 mm. Výpočet výstuže pre prekrytie je vypočítať priamo z ukazovateľov zaťaženie pri podlahovej dosky. Na základe týchto údajov pre betónov pokrývajúci požadovaná hlasitosť vziať kovový úsek tyče 8-14 mm. Musia byť splnené nasledujúce podmienky:

1. V prípade, kedy je hrúbka výrobku sa vypočítava z 150 mm, kovový tradične položené v jednej vrstve.
2. Ak je hrúbka je väčšia ako 150 mm doska výstužné prvky vyžadujú stohovanie dvoch vrstiev, respektíve hornej a dolnej časti jeho.

Ak je výstužné tyče kotva vytiahol v mriežke. Prierez vývalkov tyče rovnako, a každá strana vyztužujícího pletiva bunkám 150 alebo 200 mm. Tyče upevnené pomocou špeciálneho spojovacieho vodiča.

Schéma medový výstužné dosky.

Related Videos "BC: Betónové rebrované dosky"

K posilneniu oblasti vyžadujúce zvýšenú pevnosť (oblasti s najvyšším tlakom, ako aj s prítomnosťou väčšieho počtu otvorov) sa používa ďalšie vystuženie. To sa vykonáva pomocou jednotlivých kovových tyčí, ktoré sú dĺžka 400-1500 mm, na základe parametrov zaťaženia, rovnako ako dĺžka rozpätie:

1. V hornej časti kovovej mriežky musí byť umiestnený na podperách.
2. V dolnej časti - v stredu doska.

Hlavnou funkciou je zvýšiť podporu výstužných plechov na stenových sekcií, aby sa zabránilo deformácii. Nemenej dôležitou súčasťou prekrývanie - koruna. To by malo byť smerované cez ložiskové bloky postavené budovy, že sa zbiehajú všetky výstužné tyče rámu.

Hrúbka výrobok v konečnom dôsledku by mala byť najmenej 60 mm. Výstužné štruktúry v monolitické železobetónové bloku bezpečne a je chránená proti krúteniu.

Hrúbka prekrývajúcich platformy sú priamo závislé na sile a výkonnosti zvukovej izolácie priestor.

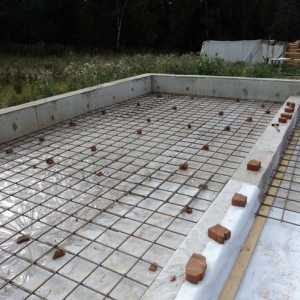

Posilnenie základovej dosky

Riadenie monolitická doska z vystuženého betónu.

veľké množstvo betónu a kovu, požadované pre základové dosky. Ak je jej konštrukcia používa drážkovaných kovania. Zoberme príklad prietokového ventilu na dome založenie rozmery 6 x 6 m. Rám základu pozostáva z mriežky, ktorá má výšku 20 cm na dĺžku a šírku. Na jeho forme, by mali byť v sérii 31 rezaných rebrovaných výstužných materiálov. Navyše uhol 90 °, aby ležal len jeden riadok, ktorý sa skladá z 31 segmentov. Prvá zóna je pripravená (segment 62). Rám základu má dva pásy v podstate: dolná a horná, v tomto poradí, sa počet kovových segmentov zvýši na 124 kusov.

S dĺžkou jedného segmentu, výpočet získanie požadovanej vystuženie oboch pásov 6 x 124 = 744 m kovový materiál. Horný výstužný pás, spravidla, je spojená so spodnou výstužnou pásu. Tieto tvarovky sú vyrobené v oblasti kĺbov priečnymi a pozdĺžnymi úsekmi oceľové tyče. V dôsledku toho môžeme získať nasledujúci počet jednotiek: 31 x 31 = 961.

Rauty pletené výstuže.

Dĺžka mostov sa počíta priamo na základe budúceho hrúbky betónových výrobkov.

V prípade, že hrúbka základovej dosky je 20 cm, výstužná vrstva leží 5 cm od hornej a spodnej dosky. Z tohto dôvodu sa pri výpočte dĺžky interval: 20 - 10 = 10 cm.

sa vypočíta celkové množstvo kovy asi 96 m, a v prípade potreby pre konštrukciu pásov 744 m, celková dĺžka kovu všetkých vypočíta nasledujúcim spôsobom: 744 + 96 = 840 m.

Podobné videá "BC: Výpočet základovej dosky na pružnom podklade SCAD + kríž."

Spočiatku, spodný pás je položený, potom prepojka k nemu pripojená, je potom namontovaný pozdĺžne a priečne rezy z kotvy tvoriaci horný pás. Uzly zlúčeniny vytvorené výstuže základovej dosky sú spojené drôtom. Každý pás pozostáva z 961 zlúčenín.

https://youtu.be/0Ms_VIlpYKU

Výsledkom je 1922 pripojovacie jednotka. Vzhľadom k tomu je potrebné jeden z týchto uzlov, pozri drôt 30, je celkové množstvo bude to 567 m.
