Miešačka na betón vlastnými rukami: montážne výkresy

Video o "miešačka na betón s rukami (miešačky, domáci)"

Ak chcete mixér vlastnými rukami, kreslenie nutná jej montáž. Predpokladá sa, že jeho výroba je pomerne zložité, ale nie je tomu tak. S jednoduchými nástrojmi a veľkú túžbu, je možné, aby sa ich vlastné miešačky na betón, ktorý bude veľkým prínosom pre stavebné práce.

Video o "Domáce miešačka na betón miešačka s rukami zhromaždenia"

Výkres konkrétneho bubna miešačky.

Related Videos "Concrete Mixer domácnosť agrimotor. Montáž miešadla"

Najjednoduchšie verzia zariadenia

Tí, ktorí sa aspoň raz musel vysporiadať s betonárne, vedieť, čo je tvrdá práca. Preto všetci jednotní v názore, že takéto práce potrebovať špeciálne zariadenie - miešačky na betón.

Výrobcovia ponúkajú široký sortiment týchto zariadení, ale mnohí remeselníci radšej robiť všetko sami. Miešačka na betón, postavený s vlastnými rukami, bude nielen uľahčiť stavebné práce, ale tiež ušetriť značné množstvo peňazí.

Než začnete, budete musieť rozhodnúť o návrhu samorostlý miešačky a aby ju schému. Výkresy bude potrebné pre výpočet požadované množstvo materiálu, a potom zostaviť zariadení.

Režim domácej rukoväte mixéra.

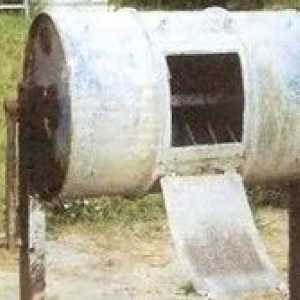

Pre výrobu malých množstiev betónu treba najjednoduchší verziu prístroja, ktorý bude prevádzkovaný rúk robotníkov. Zariadenie je tak jednoduché, že ani nepotrebujú plány postaviť. Ako konkrétny hnetenie nádrž môže byť použitý s vekom bubna, ktorého objem nie je menšia ako 200 litrov, a kovové uholníky a tyče, z ktorých je podvozok vyrobené.

Vnútri nádoby by mali byť umiestnené hriadeľa. K tomuto účelu sú konce krytu je potrebné, aby diery. V spodnej časti nádrže sú uložené ložiská s prírubami. Bočné kapacita, bližšie ku koncu, je nevyhnutné, aby sa vypúšťací poklop vo veľkosti 30x30 cm. Hotový mixer poklop, musí byť umiestnený na spodnej strane. Pripevnite "dvere", je nutné pomocou slučiek na skrutky a matice, alebo iným vhodným spôsobom.

Za účelom pokrytia najviac husto nadväzuje, je nutné lepiť po obvode mäkké gumové tesnenie.

Video o "miešačka na betón s rukami kresby časť 2"

Hriadeľ je umiestnený vo vnútri nádoby v uhle 30 stupňov. Môže byť vyrobený z oceľových tyčí s priemerom 50 mm. Celá konštrukcia je pripevnený k rámu, ktorý je vyrobený z kovových častí s veľkosťou nie menšou ako 50 až 50 mm.

vylepšený model

Zlepšená miešačka na betón, zhromažďujú vlastnými rukami, el. Práca takéhoto modelu zabezpečuje elektromotor.

Ak chcete vytvoriť tento model je mixer budete potrebovať:

Výkres mixer s elektrickým pohonom.

Podobné videá "zmiešavacie - Časť 1"

1. Kapacita.
2. Hnací hriadeľ.
3. Elektromotor.
4. Rohy 50x50 mm.
5. 2 ložiská.
6. Zváračka.

U nádob používaných vo sudov 200 l. Aby hnací hriadeľ sa segment kovové rúrky alebo tyče. Pre ďalšie podrobnosti môžete použiť prútu, uhly a kanál. Elektromotor musí byť zvolené tak, že minimálna sila schopná 2200 W, aby rýchlosť otáčania 1500 otáčok za minútu.

Montáž sa vykonáva v súlade s výkresmi mixéra. Horná a spodná pripraveného otvoru nádrže. Potom sa vloží do šachty, a pomocou skrutiek pevne pripevnený k nádobe. Hriadeľ je pripojená k motoru. Na tento účel je nádoba je zvarená a vloží rúrky sa ložiská s väčším priemerom.

V bočnej časti nádoby je usporiadaný poklop pre nakladanie a vykladanie zložiek konečného roztoku. K tomu, znížiť veľkosť otvoru 30h25 cm. Jej okraje by mala byť omietnuté kaučuku. Prostredníctvom tohto poklopu bude uzavretý pevne. Pre pripojenie veka a nádoby používané závesy a skrutky. Tiež je možné použiť pre pripojenie slučky karty. Opraviť ju môžete použiť rohy na spojovacom skrutky.

Video o "miešačka na betón s rukami kresby Časť 4"

https://youtu.be/y5N1Cx8GgLo

Vo vnútornom priestore nádrže je inštalovaný kríž, vyrobený z častí alebo kanála. Je potrebné byť zvarené tak, že je tu medzera 1-2 cm medzi ním a stenou. Táto metóda poskytuje rovnomerné zmiešanie roztokov.

Video o "type miešačka na betón kachelnogo"

Pre uľahčenie práce jednotky, je nutné vybaviť rotačné zariadenia. Dva zvárané segmentu kovová rúrka s dvoma zarážkami, ktoré sú privarené k ložiskovej skrini. Potom zvárané koncovky a rukoväť pre vyklápanie. Na upevnenie rotátor vŕtať vertikálne otvor v čelnom krúžkom a susedné rúrke. Sú vložené kovové tyče.
