Držiaky mauerlat do penových blokov

Ku konštrukcii strechy správne vykonávať spoľahlivé upevnenie priehradové konštrukcie a všetky náklady z krokiev boli rozdelené rovnomerne, musíte najprv zvážiť štruktúrny jednotku ako mauerlat.

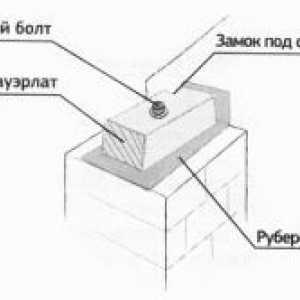

Schéma upevňovacie mauerlat

Mauerlat - debnenie, sú naskladané na hornom rade muriva alebo Murovacie. Pevná musí byť tak tvrdá a spoľahlivé.

Video na "fixačný mauerlat do pórobetónu"

Ak krovu kovu, môže slúžiť ako mauerlat nosníky tvaru I alebo kanál.

Mauerlat má dve hlavné funkcie v krokvami strešnej konštrukcie:

1. Ten roznáša zaťaženie bod z krokvy v celej štruktúre nosnej steny.
2. mauerlat vykonaná prostredníctvom pripojenia k krokvami stavebného boxu.

rozmery konštrukcie

Schéma upevňovacie mauerlat

Pre mauerlat odporúčame zvoliť antiseptické ošetreného tvrdého dreva. Je to drevo s sekcie 100x100, 100x150 alebo 150x150 mm. Nástenný pevný mauerlat. Pre tento účel sa jednotlivé lúče musí priľnúť k sebe navzájom prostredníctvom priameho zamka.Razmery tento zámok sú vyberané v závislosti na parametroch lúča.

Okrem toho zámok by mal upevnenie klince, ktoré poskytne integrálne rigidné štruktúru, ktorá v budúcnosti bude zabezpečené krokvy. Tyče by mal byť umiestnený v blízkosti vnútorného okraja muriva tak, aby sa vonkajšia okrajová stena nie je menšia ako 50 mm. Z vonkajších stien môže mať zvláštny výstupok tehál. To bude susediť mauerlat.

Spôsoby upevnenie drevo na stenu

Je nutné poskytnúť najrobustnejší a stále mauerlat montáž na stenu. Zvážme, ako môžeme opraviť lištu k stene.

1. Upevňovacie ms pomocou oceľového drôtu

Počas vykonávania murovaných stien, na počte 3-4 predchádzajúce až na vrchol, medzi tehlami, alebo plyn betónu a penového betónu musí závit oceľového drôtu zložený do niekoľkých vrstiev. Skončí mal by mať možnosť ísť von a prostredný by mala byť stanovená na základe tehál, peny alebo pórobetónu. Dĺžka drôtu by mal umožniť, aby sa niť dreva a krútiť konca. Odporúča sa, aby počet týchto koní nebol menší ako počet krokiev.

2. Montážne prostriedky kotvy

Inštalácia mauerlat schéma na tehlovej stene pomocou drevenej zátky.

Všeobecne platí, že na stenách pórobetónových alebo penových blokov veľmi často zvláštne pod mauerlat Murovacie. Toto riešenie je optimálne, a to práve preto, že prispieva k významnému posilneniu krabice domov, vystužuje celú štruktúru, a slúži ako vyrovnávacia vrstva steny horizontálne. Vzhľadom k tomu, prevzdušnené peny a sú pomerne mäkké materiály, bez toho, aby navrhnúť montážne kotvy, najvýhodnejšie je toto prevedenie mauerlat zapínanie.

Najpohodlnejší spôsob, murovacie zariadenie je použitie v tvare písmena U blokov. Musí byť inštalované okolo obvodových stien budovy, ktorý bol použitý pre konštrukciu pórobetónu (pórobetónu) tak, že tvoria súvislú žľab. Rohové bloky propyl steny prichádzajúce do žľabu nie je prerušený. Potom sa deje z rámu armatúry, ktorých hrúbka je 12 mm. Hrúbka priečnych mostíkov musia byť 6 mm. Položenie pripravené kostry sklz, po ktorom naliatí betónu naraz.

Pri pokladaní siete bude inštalovaný v šachte (debnenie), je nutné, aby zakotvenie nití pomocou viazacím drôtom. Kotvy musí byť stanovená presne o jeden riadok a v presne zvislej polohe. Kotvy nesmie byť menšia ako výška krokiev, a oni sa nezhodujú s miestom, kde bude upevnený na krokvy.

Po stuhnutí betónovej kotvy musí byť pevne prichytené v Murovacie. Potom mauerlat jednoducho upevnený na stĺpiky prostredníctvom vyvŕtaných otvorov a je priťahovaný k stene dvoma skrutkami s podložkami.

Namiesto Murovacie možno nastaviť monolitické zátky alebo vankúše, nie viac ako 400 mm. Táto metóda je často používaný pre tehlovej stene.

3. Upevňovacie prostriedok kolíkov

Schéma ložiskové zostavy

Pre malé domov a ľahké strechy, v tých prípadoch, keď sa neočakáva vplyv na zaťaženie a vážne úsilie o zabezpečenie mauerlat použité svorníky, zamurované do muriva. Tieto skrutky sú kovové skrutky sú v tvare písmena T. Tiež môžu slúžiť aj skrutky, ktoré sú privarené ku kovovej štvorca s rozmermi, napríklad 50x50 (rozmery sa môžu líšiť).

Priamo pri stavbe stĺpikov stien musia byť upevnené do muriva v niekoľkých radoch na vrchol stene. Preto je nutné pre výpočet dĺžky, ktoré je vyžadované pre hrúbku lúča a poistnou maticou. Ďalšia inštalácia je podobná montážnej kotvy: v procese tuhnutia muriva by sa mal klásť na drevených stĺpikov a upevniť ju s maticami.

Všeobecne platí, že existuje niekoľko spôsobov, v ktorých sa realizujú mauerlat upevnenie na tehál, Gazoblok a penou. Avšak, vyššie uvedené tri metódy stačí vybrať najvhodnejšie drevo a vykonať inštaláciu na stenách budov.

nastavenie latku

Schéma ložiskové zostavy na stenu

Potom, čo sa zvolí spôsob montáže na mauerlat betónových blokov alebo stenu, ktorá bola použitá pre konštrukciu, napríklad, pórobetón, vypočítaných všetkých miest, kde bude umiestnený montáž, ako aj ich množstvo, možno bezpečne začať inštalácie drevo.

Po prvé, mali by sme starostlivo pripraviť miesto pre pokládku mauerlat, že je poskytnúť spoľahlivú izoláciu medzi muriva alebo betónu. To je nutné preto, že v tých miestach, kde je kontakt dreva a tehál (alebo pórobetón), drevené prvky sú vystavené do rozpadu. Aby sa predišlo tejto nepríjemnej moment by mal byť pod mauerlat v prevzdušnený (alebo peny) obklopujú dve vrstvy hydroizolačný materiál. Tento materiál môže slúžiť ako tradičná strešná krytina, polyetylénu alebo drahších moderných hydroizolačných materiálov.

Video na tému "ako opraviť mauerlat v garáži a video denníka dome, na druhom poschodí 2. deň"

Ak ste sa rozhodli posilniť kotiev alebo kolíky do pórobetónu alebo betónových tvárnic, je potrebné pripraviť vopred za týchto otvorov. Tento proces nemusí byť tak jednoduché. A problém je, že aj keď je hladina niť a dať tieto montáž dokonale rovné zvisle v tekutom betóne je celkom výzva. Preto je potrebné najprv vypočítať presnú pozíciu kotiev a do akej miery by zamietnutý. To pomôže hladké dosky. Odtiaľto môžete označiť všetky miesta vršky skrutiek. K tomu, pripojte dosku k extrémnym skrutky a nechajte si na nej pobytu zostávajúcich skrutiek. Potom môžete začať striekať všetky označené body na mauerlat a vrtov pre tieto známky.

Ďalej je úlohou nie je tak zložité: stačí nainštalovať mauerlat prostredníctvom vyvŕtaných otvorov pre skrutky, podložkami a dotiahnuť implantátu bar s orieškami.

Ak ste sa rozhodli pre montáž mauerlat s drôtom, v takom prípade vám bude pracovať oveľa jednoduchšie. Panel nástrojov je nutné vyvŕtať dva otvory pre upevnenie na vzdialenosť asi 250-300 mm. Potom sa tieto otvory byť drôt, ktorého konce sú stočené. Takže ťahanie mauerlat vykonaná na stenu. To by sa malo uskutočniť tak, ako je to len možné.

Podobné videá "manzardové strechy. Konštrukcia prieskum, vrstvy, ložiskové zostavy"

Čítali sme s niektorými spôsobmi a nuáns mauerlat montáž na betóne, pórobetónu alebo tehál. Teraz musíme zvážiť, aké nástroje a materiály potrebné pre túto prácu.

Materiály, nástroje a

• bar (prierez 150x150 mm, je žiaduce vybrať);
• hydroizolačný materiál (napr., zastrešenie);
• Úroveň ovládať vodorovnú čiaru;
• vŕtačka;
• vytrhnúť;
• kladivá;
• skrutky, klince.

Okrem toho, v závislosti od spôsobu inštalácie mauerlat pre pórobetón / prevzdušnený betón / tehla, ktorú si vyberiete, budete potrebovať ďalšie materiály.

1.  Pri spôsobe upevnenia lúča páskovacie drôtu, bude potrebovať oceľový drôt, ktorého priemer je 4-6 mm.
2. Ak sa rozhodnete upevnenie do pórobetónu nosníka (Foam blok) s drevenými zátkami, budete potrebovať:

• drevené tyče ktorej veľkosť je približne rovná veľkosti tehál;
• kovové výstuhy, ktorých dĺžka je 250 mm.

3. Použite čapy, ktoré potrebujete pre spôsob upevnenia na prevzdušnené mauerlat:

• L v tvare kovovej tyče so závitom, ktorého priemer musí byť 12-14 mm, závitová časť by mala byť 50 mm dlhá a krátka časť z nich, musia byť presne 120-140 mm;
• matice závitové kolíky (zvyčajne M12);
• kovové podložky;
• M250 značky betónu na vytvorenie konkrétnych vankúšiky.

Podobné videá "na pórobetónových zipsy, penový blok"

Ak chcete strecha riadne vykonávať svoje funkcie, je potrebné brať vážne všetky považované za odporúčanie montážne mauerlat. Je vhodné zveriť konštrukciu a montáž celej špecialistov priehradových strešných systémov.
