Hlavným rozdielom medzi ventilom z ventilu, analýza štruktúry konštrukčných prvkov umožňuje urobiť správne rozhodnutie výstužné zariadenie pre montáž potrubia.

Videá na tému "Proces výroby ventilov a vysokotlakových ventilov. Fevisa. Infrastructure spoločnosti"

Vodičské skrutka klinu.

západky zariadenie

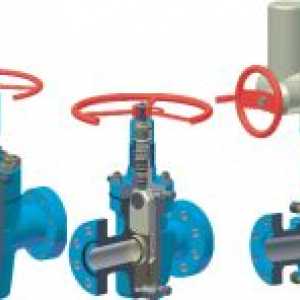

Kotva ventil je zariadenie, majúce uzáver vo forme disku, dosky alebo klinového krúžku sa pohybuje pozdĺž toku tesniaceho telesa kvapaliny kolmo na os.

V závislosti na štruktúra ventil môže byť kužeľové puzdro a majúci otvory tesniacich krúžkov menší priemer.

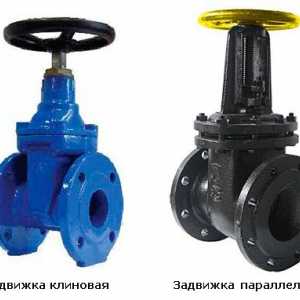

V závislosti na geometrii Šupátko a oddelené na paralelné klinu. Posúvače sú vybavené klin brána tesniacimi plochami, ktoré sú usporiadané v uhle k sebe navzájom. Klin uzáver môže byť integrálne pružného alebo tuhého pevného kompozitu duálne.

paralelné západky vybavená okenicami, sú tesniace plochy navzájom rovnobežné. Takáto konštrukcia môže byť jednokotúčové (lopatka) alebo dvojitý kotúč.

Klapka môže byť vybavený zaťahovacím vretenom (tyčí) a kĺzanie (rotujúcim vretenom). Líšia sa štruktúra skrutka pár, ktorého prostredníctvom uzávierky pohyby. Zámky s otočným vretenom mať menší konštrukčná veľkosť.

Výhody a nevýhody ventilov

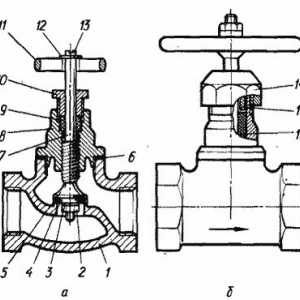

Schéma zariadenia ventilu: 1 - Telo ventilu 2 - matica, 3 - podložka 4 - kladenie, 5 - ventil, 6 - tesnenie 7 - hriadeľ 8 - spetsvtulka, 9, 16 - podkožný tuk 10, 15 - puzdro žľaza, 11 - zotrvačník 12 - podložka 13 - skrutka 14 - kompresný podložka.

Videá o "výčapné zariadenie v potrubí pod tlakom TONISCO B40 DN125- DN400 (500)"

Hlavnou výhodou ventilov spočíva v tom, že je pri pohybe pracovného orgánu, čo je sila potrebná pre pohyb uzáveru nie premostenie strednej tlak. Značný význam má prúd prietokový dopravovaného média a malého súčiniteľa odporu v otvorenom stave.

Vzhľadom k symetrické možnej konštrukcie používať skrutky s rôznymi smermi pohybu dopravovaného média, zostava nie je vykonaná pripojenie nadbytočné a razborok príruby, keď je potrebné zmeniť smer pohybu vnútorného prostredia.

Hlavnou nevýhodou riešenia je, že vysoké trenie dochádza počas pohybu pracovných tela ventilov. Úlovky majú veľkú konštrukčnú výšku vzhľadom k potrebe rozšírenia tyče.

Keď je uzáver je v strednej polohe, taniere čiastočne prekrýva časť sedadla, prúd tečie okolo aktívnej oblasti spodného povrchu tesniaceho krúžku tým, že sa podrobí oderu pevnej látky pracovného prostredia. Preto po operácii v režime čiastkových uzatváracích ventilov nie je poskytovaná dostatočná tesnosť, keď sú uzavreté. Táto nevýhoda je vlastné rôzne typy ventilov a obmedzuje použitie ventilu ako obmedzovačmi člen. Okrem toho, že regulačné charakteristiky ventilov nie sú uspokojivé.

Videá na tému "Princíp bloku ventilu"

Aplikácie a prevádzka ventilov

Západky sa používajú v potrubí s priemerom väčším ako 50 mm, kde hladký úsek prekrytie, aby sa zabránilo hydraulické rázy.

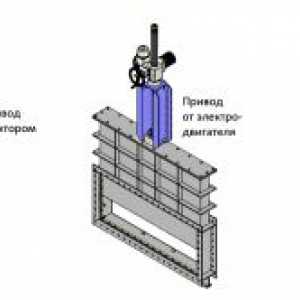

Používajú sa v klimatizačných systémov a vetracích systémov (rovnako ako v ohrievacej peci), analógový posuvná konštrukcia je odvzdušňovací klapka, ktorá je pravouhlá kovová platňa, ktorý sa pohybuje kolmo k osi vodiacej trubici.

Nezaobíde bez ventilov a prístrojov a vodovodov a kanalizácií, plynovodov, ako aj ďalšie priemyselné inžinierskych sietí. Mnoho ľudí sa mylne domnievajú, že ventily sú rôzne ventily, ale sú rôzne prístroje, ktoré majú štrukturálne rozdiely, ktoré definujú prevádzkové vlastnosti.

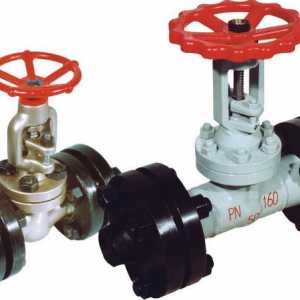

Zariadenie a ventil funkcie

Hnacie posúvač zariadenie 1, posúvač, ktorého vodiaca doska 2, teleso 3 sedla 4, 5-krúžok, 6-vreteno 7-tesnenie taška, zotrvačník 8, 9-pointer-ložisková skriňa 10, 11- kryt, vsuvka 12, 13-kruh.

Ventil je šupátko sa pohybuje pomocou závitovej dvojice. Štruktúry sú vyrobené v závitom (objímky) a príruby pre pripojenie k potrubiu.

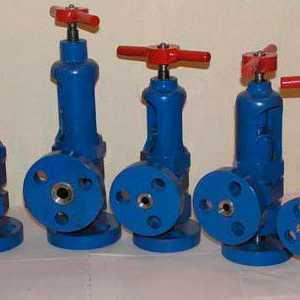

V závislosti na relatívnych polohách vstup a výstup potrubia pripojenie sklonenými oddelí a guľové ventily. Kategória zahŕňa feedthrough štruktúru, v ktorej vstupné a výstupné potrubie spájajúce osi paralelne alebo sa zhodujú. Rohový ventil, podľa poradia, je vybavený vzájomne kolmých osí.

V závislosti od účelu, ktoré sú rozdelené na uzatváracie, bezpečnosť, regulačné, uzatváracie ventily, bypass, dýchanie, skontrolujte.

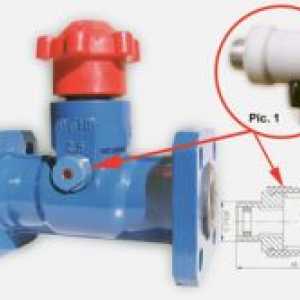

Ventil môže byť jediný zakorenené a dvojité sedadlo. Bezpečnostné ventily, potom rozdelená do tvaru brány a tanierového ihlou. Ventil má ručné ovládanie, kde je uzáver pohybuje dvojicou závitom, často nazýva brány. Rozlišovať regulačné a uzatváracie ventily. Účel uzatváracie ventily - úplné prekrytie prúdu, na tento účel, ktoré sú opatrené zaisťovacie teleso.

Membránové ventily - ventilové konštrukcie, v ktorej je prekrytie prúd tekutiny vykonaná pomocou pružne deformovateľnou membránu (plast, guma). Tieto systémy sú vyrobené z liatiny s vnútorným povlakom z materiálu odolného proti korózii (guma, plasty, smalt).

Hadica ventil - ventilové usporiadanie, v ktorom tok tekutiny skrz prekrytie uvedomil, štipka gumové hadice umiestnené vnútri ventilu. Ventily sa používajú ako jednosmerné a dvojcestných hadice zalomenia a.

Režim ocele rastie kmeňové šupátka.

Dýchacie ventil určený na uvoľnenie nahromadeného vzduchu alebo pár a aby sa zabránilo tvorbe vákua v nádržiach pri "veľkej" a "malé" dýchanie. Termín "veľké" dochádza pri dýchaní toku a prijatie tekutiny, "malé" je spôsobené kolísaním teploty.

Vzhľadom k spätných ventilov je možné, aby sa zabránilo spätnému toku média školstva. Tieto spätné ventily uzatvárací ventil otvorí prietok priamy kvapaliny a uzavrie spätný tok. Zdvíhacie konštrukcii spätného ventilu má uzáver, ktorý vykonáva vratný pohyb. sieťky konštrukty je nastavená na začiatku sacieho potrubia. Otočná spätný ventil je vybavený rotačný klapka okolo horizontálnej osi, ktorá je umiestnená nad stredom sedla ventilu.

Výhody a nevýhody ventilu

Hlavnou výhodou tohto ventilu je absencia trenia tesniacich plôch, keď sú uzavreté, ako sa uzáver pohybuje kolmo, čo znižuje riziko poškodenia. Ventil má menšiu výšku, v porovnaní so západkou vzhľadom k tomu, že zdvih vretena je malá a nie je vyšší ako je priemer potrubia. Avšak, oni majú väčšiu dĺžku výstavby, pretože je potrebné získať značné prúdenie vnútri skrine.

Pri bráne sa ventil pohybuje kolmo k systému zatvárania tesniace povrchové trenie netrpia, a to zabraňuje vzniku záchvatov.

Nevýhodou ventilu je veľký hydraulický odpor. To vzniká v dôsledku zmeny smeru k prietoku média. Táto zmena sa dvakrát objavuje v skrini zariadení.

Ventil je charakterizovaný tým, že má svoje obmedzenia v prevádzke a možno ich použiť iba v určitom smere pracovné médium pohybu. Konštrukcia je určené, že prúd by mal preniknúť pod doskou a tlačiť ju na strane sedadla v uzavretej polohe. otvorenia ventilu vyvoláva výťažkov zo sedadla. Ak je ventil orientovaný v opačnom smere, v uzavretej polohe doska sa pritlačí na sedlo, ktoré sa vytvoria značné ťažkosti pri otváraní. To môže mať za následok narušenie zásobníkov zlyhania tyče a ventilu.

Konštruktívna a funkčné rozdiel ventil a ventil

Čo je odlišné od šupátka? Rozdiel je spôsobený návrhu uzatváracích telies. Jeho ventilačnými otvormi plyn alebo kvapalina prietok je blokovaný ventilom, ktorý je tlačený do sedla v horizontálnych rovinách rovnobežných s prúdom, tento prúd plynu sa vykonáva dvojaký ohyb alebo kvapaliny pri 90 ° C, ale to zvyšuje odolnosť.

Na rozdiel od šupátko opatrené plochým-yl konusoidalnym brány, potom sa vykonáva vratný pohyb na povrchu sedla.

Prietokové ventily alebo klapky presahuje v dôsledku kužeľa klesá kolmo na smer prúdenia.

Pri správnom návrhu ventilu žiadne obmedzenie priechody, v porovnaní so vstupom a výstupom. V prípade ventilov možno použiť celý rad možností. Vo väčšine potrubie namontovaný pohon kolesa ventil, v ktorom je priemer priechodného otvoru zodpovedá priemeru potrubia, ale často k zníženiu momentov užívaných a zúžila ventil, ktorý umožňuje znížiť opotrebenie tesniacich plôch.

Pri vysokom tlaku potrubí alebo priemer efektívne fungovať väčšia ako 300 mm ventily. Ventil tiež má jednoduchú konštrukciu, čo má za následok nižšiu cenu. Okrem toho, že sú ľahšie otáčať pri vysokom tlaku, avšak pri vysokom tlaku, smerujúce k stlačeniu ventilu od sedla ventilu vytvára dodatočné zaťaženie na štruktúru. Odpor ventily úplne chýba, pretože nemajú žiadne ohyby.

Video o "Crane korku DU-150, DM-200, DM-250, Valve ZS-250"

Prostredníctvom jednostrannom tlaku zaisťuje pevné uloženie do sedla ventilu, čo znamená zmenu ventil spoľahlivejších uzatváracie zariadenia.

Podobné videá "kohút jednotka"

Blokovacie ventil môže buď úplne blokovať tok plynu alebo kvapaliny, alebo môže byť úplne otvorená, zase otvory môžu pôsobiť ako regulačné prvky.
