Ako sa synchrónne stroje?

Video na "Synchrónne motory, princíp fungovania a asynchrónny spustenie synchrónny motor"

Magnetické pole vytvorené v synchrónnej stroja konštantného prúdu pretekajúceho budiace vinutie. Potreba zdroj jednosmerného prúdu pre napájanie periférií - veľmi významnú nevýhodu synchrónnych strojov.

Video na "Synchrónne stroje AC celý film"

Synchrónny generátor obvodu.

Videá na tému "Hydrogen 4 (Ako obsluhovať stroje. Motocykel na vodík)."

Typicky je budiace cievka prijímať energiu z generátora jednosmerného zmiešavača (patogén) nachádzajúce sa na rovnakej hriadeli s hlavným strojom.

Jej kapacita je 1-5% kapacity synchrónneho stroja. Pri nízkej napájacie obvody sú široko používané synchrónne pole stroj vinutia striedavého prúdu cez usmerňovač.

Princíp prevádzky synchrónneho generátora je na základe zákona elektromagnetickej indukcie. Obr. 1 znázorňuje najjednoduchšie trojfázovým vinutím, ktoré sa skladá z troch cievok posunutým o 120 ° a umiestnených na rotora (kotvy).

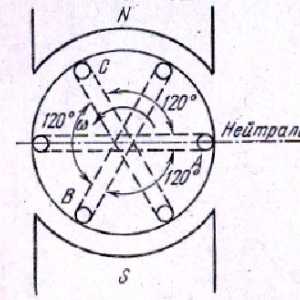

Obrázok 1. Princíp synchrónny pôsobenia generátora.

Cievky sú prepojené do hviezdy alebo do trojuholníka a sú spojené s tromi zberacích krúžkov, ktoré sú umiestnené na pevnú čepeľou. Kotvy cievky, keď sa otáčajú premenné indukované elektromotorické napätie v čase, rovnaké amplitúdy a posunutá vo fáze 2/3.

Moderné synchrónne generátory vyrobené na sieťové napätie až do 16.000 V. (niekedy aj vyššie), izolácia zberacích krúžkov a kief, čo je veľké ťažkosti. Hlavnou nevýhodou tohto riešenia - prítomnosť kĺzavom kontaktu v hlavnom elektrickom obvode stroja. .. k jeho vylúčeniu vinutia kotvy, tj indukovatelné diel je umiestnený na statora, a systém pól cievky s budením - rotorom stroja.

Budiace vinutie je napájaný cez zberací krúžky. V tomto prípade je klzné kontakt je v napájacom obvode nízke a napätie v oblasti vinutie je relatívne malé (menšie ako 500).

Stator synchrónneho stroja má rovnakú štruktúru ako statora asynchrónneho stroja.

V závislosti na zariadení rotora, rozlišovať dve stavby synchrónnych strojov:

Obrázok 2. Schéma rotora s výbežku zariadením (A) a nonlocalized (b) pólov.

• s vyjadrenými pólmi;
• s nonlocalized pólmi.

Pri strojoch s relatívne nízkou rýchlosťou rotorov pracujú s vyjadrenými pólmi. Na rotora (obr. 2 a) rovnomerne umiestnená vystupujúce tyče, ktoré pozostávajú z pólového jadra 1, na ktorom vinutia budiaci cievky 3, držanie pólový nástavec 2. Takéto zariadenie umožňuje budiaci vinutie rotora, ale pri vysokej rýchlosti nemôžu byť použité, pretože neposkytujú požadovanú mechanickú pevnosť.

Preto sa pri vysokej rýchlosti rotorov pracovať s nonlocalized pólmi (obr. 2 b). Tento rotor je vytvorený ako valec, na časti povrchu, ktoré tam sú drážky. Drážky sú umiestnené vodiče budiaceho vinutia a drážok a kliny čelné budiaceho vinutia zlúčeniny uťahovanie oceľovej káblovej pásky.

Videá na tému "Ako funguje práčka"

V závislosti od typu hnacieho zariadenia, ktoré je poháňané v otáčaní synchrónneho generátora, ten druhý sa nazýva hydrogenerátor (primárna motorové - hydraulická turbína), turbosoustrojí (hnací stroj - parná turbína) a dieselový generátor (ťahač - diesel).

Konštruktívna schéma synchrónneho stroja s stacionárne a rotačné kotvy.

Hydro - obvykle nízkorýchlostných Najvýraznejším pólové stroje s veľkým počtom pólov, vykonáva zvislej polohe hriadeľa. Turbogenerátor - neyavnopolyusnye vysokorýchlostné stroje, v súčasnosti vykonávané dvoma pólmi. Moderné rotor turbosoustrojí je vyrobený z pevných oceľových výkovkov. Na časti povrchu rotora vyfrézovaný drážok pre uloženie budiaceho vinutia. Dieselové - výbežok pólové stroje s horizontálnou hriadeľom.

Synchrónne stroj malou kapacitou (do 15 kW) a napätia (až do 380/220 V) sa vyrába s pevnou tyč, a rotujúce kotvy systému (ako jednosmerných strojov). Synchrónny motor nemá žiadne zásadné štrukturálne odlišnosti od synchrónneho generátora. Umiestnený na statora motora trojfázovým vinutím, ktorý sa zapína pri vytváraní trojfázového striedavého prúdu siete rotujúce magnetické pole. Umiestnený na pole rotora vinutia motora, obsahujúci zdroj jednosmerné siete.

Videá na tému "Princíp súdržnosti"

Budiace prúd vytvára magnetické póly. Rotujúce magnetické pole prúdy statora unáša póly rotora. Tak rotor otáčať len v synchrónnych otáčok, tj. E. frekvencia sa rovná frekvencii otáčania poľa statora. To znamená, že frekvencia synchrónneho motora je prísne konštantná, ak nemenná prúd frekvencie siete.

Hlavnou výhodou synchrónnych motorov - možnosť pracovať s poprednými spotrebu prúdu, tj motor môže byť kapacitná záťaž pre sieť ... Tento motor zlepšuje cos podniku na kompenzáciu jalového výkonu iných energetických prijímačov.

Synchrónne motory sú menšie ako indukcie, citlivé na zmeny v napájacom napätí, krútiaci moment v synchrónnym motorom je priamo úmerná napätiu prvej elektrickej sieti, zatiaľ čo asynchrónne - štvorcové napätia.
