Práca výstavba ropného vrtu: layout stĺpce

Video o "procese rozvoja ropného vrtu"

V procese hlbokého vŕtania ropných vrtov, je nutné namontovať ich steny. Je potrebné dodržiavať, aby sa dosiahli tieto ciele:

Video na "Prevádzka jamiek ESP"

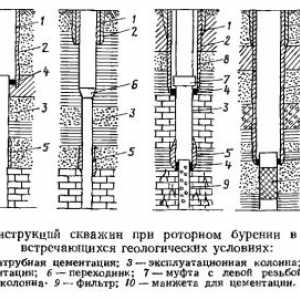

Obrázok 1. Schéma na výstavbu studní.

Videá na tému "Ako je utesnenie výroby puzdra v studni"

• upevnenie a injektáž nestabilných horninách;
• Pobočka vodonosných vrstiev;
• separačné ropné vrty a plyn nesúce formácie;
• vytvára utesnený kanál pre nerušený výťahom na povrch ropy a zemného plynu;
• zníženie hydraulických strát.

Separácia a upevňovacie sonda uskutočňovať za použitia plášť, a priestor medzi plášťovou stenou a produkovať špeciálne cementovej malty. Tento proces sa nazýva cementovanie.

Umiestnenie v puzdre aj, priemer, hĺbka uzáveru, výška cementovanie, vrták priemery stanovená aj výstavba. Samotná konštrukcia - sada aj upevňovacích prvkov s priečnymi rozmermi, hĺbky a dĺžky, ktorý zaisťuje jej riadne prieskum, vyhodnotenie, vŕtanie, výroba a používanie. Zvýšenú pozornosť k zabitiu.

Video na tému "Pracovné miesta"

Vývoj a konštrukcia

Konštrukcia studne sa určuje podľa technického úlohy pre vývoj, konštrukciu a vŕtanie pre konkrétny región. Jeho hlavným účelom je hladký vŕtanie do požadovanej hĺbky pre otvorenie produktívnych ropy a zemného plynu v celkovom systéme výroby a vývoja. Dizajn systém závisí od viacerých faktorov, ktorými sú:

• geologickej štruktúre;
• Metódy a spôsoby vŕtania;
• predpokladané použitie dobre;
• otvorenie technológie výrobných útvarov;
• bezpečnostné požiadavky.

upevňovacia technika plášť Alternatívne dobre.

Videá na tému "03 Dobre sa vrstvené potrubie +"

Správnosť rozhodnutia dizajnu sú závislé na spoľahlivých a rozpočtovými nákladmi, debetných a dlhodobé prevádzkovanie vrtu ropy alebo zemného plynu. Pracovný návrh by mal obsahovať celý rad riešení a štúdií na plášti aj vzhľadom k zemepisnej polohe regiónu a geologické podmienky vŕtanie.

Jedná sa predovšetkým o štúdium dizajnu rôzne časti vrtu, spôsoby a intervaly nauhličovanie plášťa, výpočet a výber materiálov pre plášte, prijímanie technických rozhodnutí o spôsobe otvorenia nádrže ropy a zemného plynu, zvýšenie stability otvor, hydroizolácie.

Základné údaje pre navrhovanie a dizajnu štúdie by mala zahŕňať:

• Umiestnenie súradníc v ústach;
• hĺbka a metódy vŕtania;
• priemer stĺpce v intervaloch a v závislosti na očakávanom ťarchu;
• Údaje o geológii a geologických rezov v tomto regióne;
• zvlášť vhodný pre vŕtanie hornín metód;
• prítomnosť a zloženie kvapalín z formácie;
• typ a účel jamky;
• profil;
• Dátové intervaly produktívne vrstvy;
• operačnej metódy;
• tlak vnútri nádrže;
• tlak na hydraulickom štiepení.

konštrukčné prvky

Obr. 1 znázorňuje rôzne schémy rovnako prevedenia:

Podobné videá "2012 plynová turbína elektráreň 36 MW v oblasti Taylakovskoye"

• a - profil dobre;
• b - koncentrické usporiadanie stĺpcov;
• a - generovanie grafické konštrukčné schéma;
• r - prevádzkový okruh.

Spôsob stanovenia rýchlosti prúdenia naftových vrtov tekutín a zariadenia na jeho vykonávanie.

Pri zostavovaní záťaž v hornej časti označuje priemer každého z množstva obalov v milimetroch, a spodná časť ukazuje hĺbku v metroch inštalácie. Zálievka výšky zdvihu je znázornené šrafovaním indikuje koncový bod v metroch. Znamená to, že počet bitov je tiež na programe na výrobu vŕtanie.

aj návrh by mohol obsahovať nasledujúce stĺpce:

1. Smer. Tento stĺpec sa spustí prvý, má malú hĺbku a je nastavený pred začiatkom vŕtania. Jeho funkciou je chrániť ústia pred zničením, kolaps a erózie blata.
2. Vodič. Stĺpec nastaviť po smere a slúži na zachovať zvodnené vrstvy a slabú stabilný hornej vrstvy horniny. Ďalšie montáž topánku. Tento zahustený trubice v dolnej časti vodiče. Pri vŕtaní v oblastiach s nízkymi teplotami mrazeného smeru ochranný vodič a uzavreté s nárastom teploty vo vnútri skaly.
3. Aby sa predišlo komplikáciám vo vŕtaní vrte zníženú strednej stĺpec, ktorý môže byť niekoľko.
4. Vyplní tento reťazec výroby puzdra. Je navrhnutý špeciálne pre prevádzku nádrží.
5. Stopka je zapustený v konštrukcie stĺpa, čo je nevyhnutné pre montážnych otvorov s väčšou hĺbkou.

Nuance v potopenie

Vývoj metódy pri opätovnom vstupe vrtov a ropných ložísk ako celku.

Pomerne často sa kolóna je znížený do častí i. Táto zjazdovka je v reze a stĺpec sám - I.S .. Pri vŕtaní komplexné multicolumn konštrukcii pomocou ťažbu. V takomto prostredí vrtné operácie trvať dlhšiu dobu. Výsledkom je značné opotrebenie vŕtacie trubky a puzdra.

Aby sa zabránilo predčasnému opotrebovaniu použitie špeciálnej behúňovej prstenca. Rukávy sú tiež dobre navrhnúť a 2 predstavujú shell kaučuku v kovovom ráme. Shell vzájomne spojené pomocou kovových čapov. Behúň namontovaný na pracoviskách alebo v priebehu rotora, keď je vŕtacie spúšť a zdvíhanie.

Pre oddelenie vrstvy aplikované tmelenie. Lepenie vyrobené s použitím špeciálne riešenia. Suspenzie pripravenej z konkrétnych kompozícií vo vode s ďalším podaním chemických inhibítorov a reakčných činidiel. Chémia je zavedená s cieľom zlepšiť kvalitu, výkon a zmeny rýchlosti vytvrdzovania riešenie. Tieto riešenia sú nazývané zásypu. Z cementovej kaše závisí spoľahlivé oddelenie vrstiev a upevnenie konštrukcie dobre.

Podobné videá "Ropný vrt nehoda (Kazachstan). Nehoda na ropnom vrte"

Dobre a jej štruktúra by mala zabezpečiť optimálne podmienky pre priechod oleja z čo najefektívnejšie využitie tvorby výroby energie.
